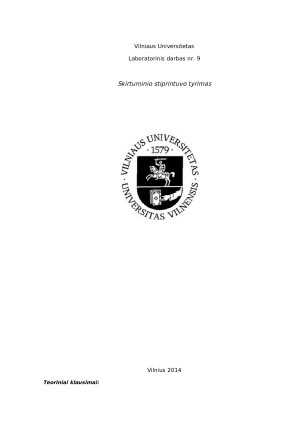

Laboratorinis darbas
Skirtuminio stiprintuvo tyrimas

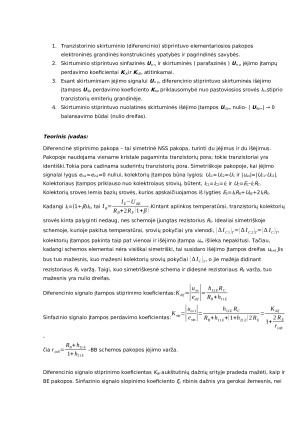

Teoriniai klausimai:
1.Tranzistorinio skirtuminio (diferencinio) stiprintuvo elementariosios pakopos
elektroninės grandinės konstrukcinės ypatybės ir pagrindinės savybės.
2.Skirtuminio stiprintuvo sinfazinės Uin s ir skirtuminės ( parafazinės ) Uin p įėjimo įtampų
perdavimo koeficientai KUsir KUp, atitinkamai.
3.Esant skirtuminiam įėjimo signalui Uin p, diferencinio stiprintuvo skirtuminės išėjimo
įtampos Uišp perdavimo koeficiento KUp priklausomybė nuo pastoviosios srovės IE=stiprio
tranzistorių emiterių grandinėje.
4.Skirtuminio stiprintuvo nuolatinės skirtuminės išėjimo įtampos Uišp= nulio- | Uišp=| → 0
balansavimo būdai (nulio dreifas).

Teorinis įvadas:
Diferencinė stiprinimo pakopa – tai simetrinė NSS pakopa, turinti du įėjimus ir du išėjimus.
Pakopoje naudojama viename kristale pagaminta tranzistorių pora; tokie tranzistoriai yra
identiški.Tokia pora cadinama suderintų tranzistorių pora. Simetriškoje pakopoje, kai įėjimo
signalai lygus ein1=ein2=0 nuliui, kolektorių įtampos būna lygios: UC1=UC2=UC ir |uex|=|UC1-UC2|.
Kolektoriaus įtampos priklauso nuo kolektroiaus srovių, būtent, IC1=IC2=IC ir UC=EC-ICRC.
Kolektorių sroves lemia bazių srovės, kurios apskaičiuojamos iš lygties EE=IBRB+UBE+2IERE.
