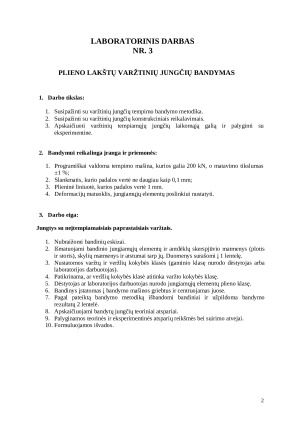

Plieno lakštų varžtinių jungčių bandymas

Ištrauka

1. Darbo tikslas:
1. Susipažinti su varžtinių jungčių tempimo bandymo metodika.
2. Susipažinti su varžtinių jungčių konstrukciniais reikalavimais.
3. Apskaičiuoti varžtinių tempiamųjų jungčių laikomąją galią ir palyginti su eksperimentine.
2. Bandymui reikalinga įranga ir priemonės:
1. Programiškai valdoma tempimo mašina, kurios galia 200 kN, o matavimo tikslumas ±1 %;
2. Slankmatis, kurio padalos vertė ne daugiau kaip 0,1 mm;
3. Plieninė liniuotė, kurios padalos vertė 1 mm.
4. Deformacijų matuoklis, jungiamųjų elementų poslinkiui nustatyti.
3. Darbo eiga:
Jungtys su neįtempiamaisiais paprastaisiais varžtais.
1. Nubraižomi bandinių eskizai.
2. Išmatuojami bandinio jungiamųjų elementų ir antdėklų skerspjūvio matmenys (plotis
ir storis), skylių matmenys ir atstumai tarp jų. Duomenys surašomi į 1 lentelę.
3. Nustatomos varžtų ir veržlių kokybės klasės (gaminio klasę nurodo dėstytojas arba
laboratorijos darbuotojas).
4. Patikrinama, ar veržlių kokybės klasė atitinka varžto kokybės klasę.
5. Dėstytojas ar laboratorijos darbuotojas nurodo jungiamųjų elementų plieno klasę.
6. Bandinys įstatomas į bandymo mašinos griebtus ir centruojamas juose.
7. Pagal pateiktą bandymo metodiką išbandomi bandiniai ir užpildoma bandymo
rezultatų 2 lentelė.
8. Apskaičiuojami bandytų jungčių teoriniai atspariai.
9. Palyginamos teorinės ir eksperimentinės atsparių reikšmės bei suirimo atvejai.
10. Formuluojamos išvados.
