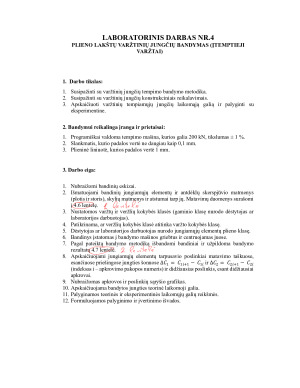

Plieno lakštų varžtinių jungčių bandymas

Ištrauka

1. Darbo tikslas:
1. Susipažinti su varžtinių jungčių tempimo bandymo metodika.
2. Susipažinti su varžtinių jungčių konstrukciniais reikalavimais.
3. Apskaičiuoti varžtinių tempiamųjų jungčių laikomąją galią ir palyginti su
eksperimentine.

2. Bandymui reikalinga įranga ir prietaisai:
1. Programiškai valdoma tempimo mašina, kurios galia 200 kN, tikslumas ± 1 %.
2. Slankmatis, kurio padalos vertė ne daugiau kaip 0,1 mm.
3. Plieninė liniuotė, kurios padalos vertė 1 mm.

3. Darbo eiga:

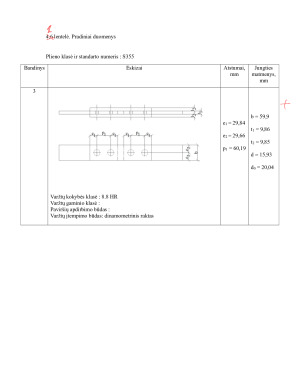

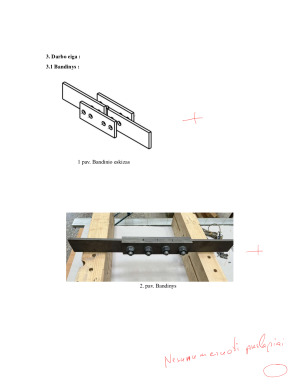

1. Nubraižomi bandinių eskizai.
2. Išmatuojami bandinių jungiamųjų elementų ir antdėklų skerspjūvio matmenys
(plotis ir storis), skylių matmenys ir atstumai tarp jų. Matavimų duomenys surašomi į 4.6 lentelę.
3. Nustatomos varžtų ir veržlių kokybės klasės (gaminio klasę nurodo dėstytojas ar
laboratorijos darbuotojas).
4. Patikrinama, ar veržlių kokybės klasė atitinka varžto kokybės klasę.
5. Dėstytojas ar laboratorijos darbuotojas nurodo jungiamųjų elementų plieno klasę.
6. Bandinys įstatomas į bandymo mašinos griebtus ir centruojamas juose.

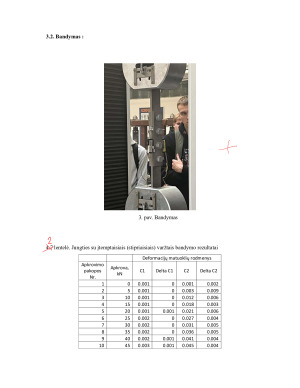

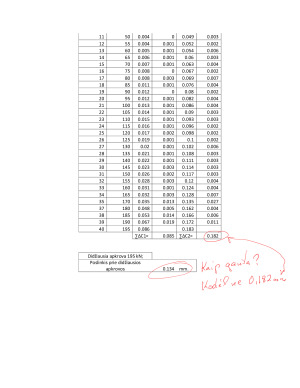

7. Pagal pateiktą bandymo metodiką išbandomi bandiniai ir užpildoma bandymo
rezultatų 4.7 lentelė.
