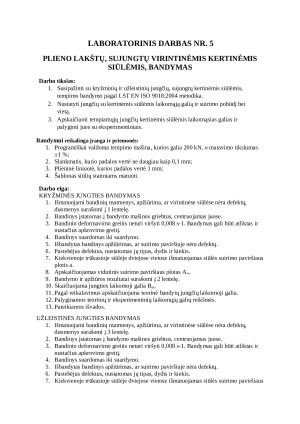

Plieno lakštų, sujungtų virintinėmis siūlėmis, bandymas

Ištrauka

Darbo tikslas:
1. Susipažinti su kryžminių ir užleistinių jungčių, sujungtų kertinėmis siūlėmis,
tempimo bandymo pagal LST EN ISO 9018:2004 metodika.
2. Nustatyti jungčių su kertinėmis siūlėmis laikomąją galią ir suirimo pobūdį bei
vietą.
3. Apskaičiuoti tempiamųjų jungčių kertinėmis siūlėmis laikomąsias galias ir
palyginti juos su eksperimentiniais.
Bandymui reikalinga įranga ir priemonės:
1. Programiškai valdoma tempimo mašina, kurios galia 200 kN, o matavimo tikslumas ±1 %;
2. Slankmatis, kurio padalos vertė ne daugiau kaip 0,1 mm;
3. Plieninė liniuotė, kurios padalos vertė 1 mm;
4. Šablonas siūlių statiniams matuoti.
Darbo eiga:

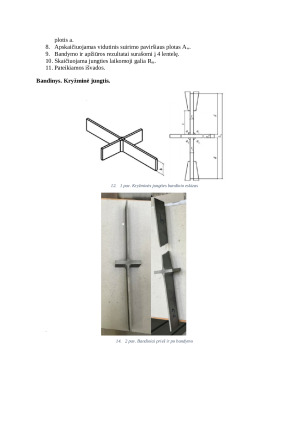

KRYŽMINĖS JUNGTIES BANDYMAS
1. Išmatuojami bandinių matmenys, apžiūrima, ar virintinėse siūlėse nėra defektų,

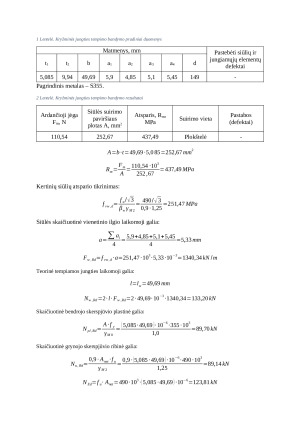

duomenys surašomi į 1 lentelę.
2. Bandinys įstatomas į bandymo mašinos griebtus, centruojamas juose.
3. Bandinio deformavimo greitis neturi viršyti 0,008 s-1. Bandymas gali būti atliktas ir
nustačius apkrovimo greitį.
4. Bandinys suardomas iki suardymo.
5. Išbandytas bandinys apžiūrimas, ar suirimo paviršiuje nėra defektų.
6. Pastebėjus defektus, nustatomas jų tipas, dydis ir kiekis.
7. Kiekvienoje trūkusioje siūlėje dviejose vietose išmatuojamas siūlės suirimo paviršiaus
plotis a.
8. Apskaičiuojamas vidutinis suirimo paviršiaus plotas Aw.
9. Bandymo ir apžiūros rezultatai surašomi į 2 lentelę.

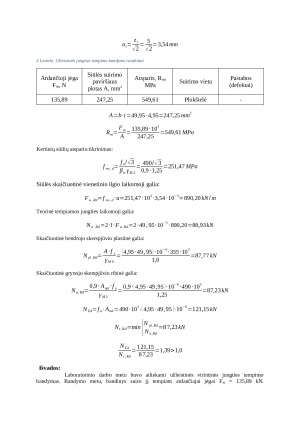

10. Skaičiuojama jungties laikomoji galia Rm.
11. Pagal reikalavimus apskaičiuojama teorinė bandytų jungčių laikomoji galia.
12. Palyginamos teorinių ir eksperimentinių laikomųjų galių reikšmės.
13. Pateikiamos išvados.
