Laboratorinis darbas Nr. 6.
Vyno tiltelio generatoriaus tyrimas


1.Darbo tikslas: Atlikti tyrimus su teigiamojo grįžtamojo ryšio grandinėmis. Oscilografu ištirti Vyno
tiltelio generatoriaus schemos makete gaunamų signalų įtampų formą, dažnius ir fazę. Išsiaiškinti
kokią įtaką generuojamiems signalams ir jų formai, amplitudei ir dažniui, fazei turi varžos keitimas
ir kada gaunamas teigiamas grįžtamas ryšys.
2.Darbo priemonės: KL-21001 stendas, KL-23008 eksperimento maketas, Oscilografas.
3.Darbo eiga:
3.1 Iš stendo prijunkite maitinimo įtampą į maketą +12V, GND, o po to per trumpiklį paduokite +12V
maitinimą į B bloko schemą ( 1 pav. Vyno tiltelio generatorius).
1 pav. KL-23008 maketo Vyno tiltelio generatoriaus schema
3.2Prie schemos išėjimo (OUT) prijunkite oscilografą, o taip pat prie maketo schemos A ir B taškų
prijunkite potenciometrą VR2. Stebėkite signalą, jei reikia pakeiskite VR2 potenciometro varžą, kad
gautumėte sinusoidės formos signalą išėjime.

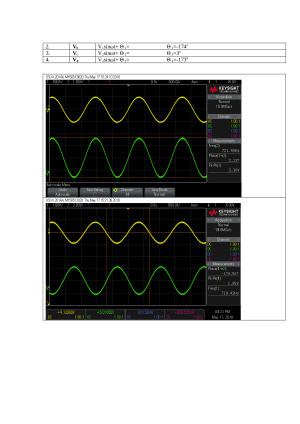

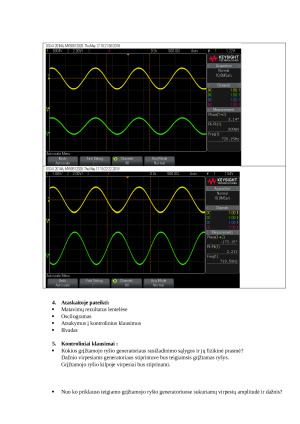

3.3Prijunkite oscilografą prie kontrolinio taško TP1 ir užfiksuokite signalo formą ir amplitudę. Po to
užfiksuokite signalus esant oscilografui prijungtam prie TP2 ir TP3 taškų. Rezultatus fiksuokite 1.
Oscilografo lentelėje.
3.4Paskaičiuokite generuojamą dažnį, kai
