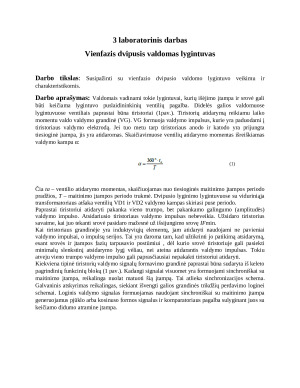

3 laboratorinis darbas
Vienfazis dvipusis valdomas lygintuvas

Darbo tikslas: Susipažinti su vienfazio dvipusio valdomo lygintuvo veikimu ir
charakteristikomis.
Darbo aprašymas: Valdomais vadinami tokie lygintuvai, kurių išėjimo įtampa ir srovė gali
būti keičiama lygintuvo puslaidininkinių ventilių pagalba. Didelės galios valdomuose
lygintuvuose ventiliais paprastai būna tiristoriai (1pav.). Tiristorių atidarymą reikiamu laiko
momentu valdo valdymo grandinė (VG). VG formuoja valdymo impulsus, kurie yra paduodami į
tiristoriaus valdymo elektrodą. Jei tuo metu tarp tiristoriaus anodo ir katodo yra prijungta
tiesioginė įtampa, jis yra atidaromas. Skaičiavimuose ventilių atidarymo momentas išreiškiamas
valdymo kampu α:
(1)
Čia ta – ventilio atidarymo momentas, skaičiuojamas nuo tiesioginės maitinimo įtampos periodo
pradžios, T – maitinimo įtampos periodo trukmė. Dvipusio lyginimo lygintuvuose su viduriniąja
transformatoriaus atšaka ventilių VD1 ir VD2 valdymo kampas skiriasi puse periodo.
Paprastai tiristoriui atidaryti pakanka vieno trumpo, bet pakankamo galingumo (amplitudės)
valdymo impulso. Atsidariusio tiristoriaus valdymo impulsas nebeveikia. Užsidaro tiristorius
savaime, kai juo tekanti srovė pasidaro mažesnė už išsijungimo srovę IFmin.
Kai tiristoriaus grandinėje yra induktyviųjų elementų, jam atidaryti naudojami ne pavieniai
valdymo impulsai, o impulsų serijos. Tai yra daroma tam, kad užtikrinti jo patikimą atsidarymą,
esant srovės ir įtampos fazių tarpusavio postūmiui , dėl kurio srovė tiristoriuje gali pasiekti
minimalų slenkstinį atsidarymo lygį vėliau, nei ateina atidarantis valdymo impulsas. Tokiu
atveju vieno trumpo valdymo impulso gali paprasčiausiai nepakakti tiristoriui atidaryti.

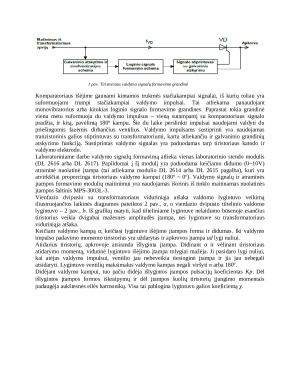

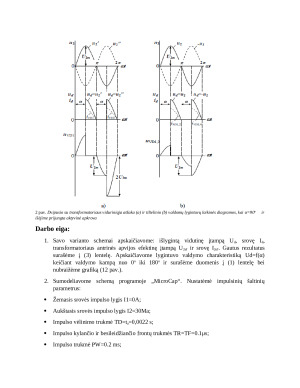

Kiekviena tipinė tiristorių valdymo signalų formavimo grandinė paprastai būna sudaryta iš keleto
pagrindinių funkcinių blokų (1 pav.). Kadangi signalai visuomet yra formuojami sinchroniškai su
maitinimo įtampa, reikalinga nuolat matuoti šią įtampą. Tai atlieka sinchronizacijos schema.
Galvaninis atskyrimas reikalingas, siekiant išvengti galios grandinės trikdžių perdavimo loginei
schemai. Loginis valdymo signalas formuojamas naudojant sinchroniškai su maitinimo įtampa
generuojamus pjūklo arba kosinuso formos signalus ir komparatoriaus pagalba sulyginant juos su
keičiamo didumo atramine įtampa.
