Laboratorinis darbas
Tiltelinis lygintuvas su filtruojančiu kondensatoriumi

Bandymo įranga:
(1)Multisim programinė įranga.
(2)Virtualūs prietaisai:
1.Multimetras
2.Oscilografas
Bandymo eiga:
(1)a. Surinkti schemą Multisim programoje pagal 3-3 (b) paveikslą, kodensatorių naudokite
C7=100μF
b. Prijunkite 18V AC (kintamosios įtampos) maitinimą kaip parodyta schemoje.
c. Išmatuokite įėjimo įtampą multimetru nustatytu matuoti kintamą įtampą „ACV“ ir
užrašykite duomenis į 1 lentelę. Paskui atlikite matavimą oscilografu ir išmatuotą dydį
užrašykite toje pačioje lentelėje.
d. Nustatykite VR4 į mažiausią padėtį, po to išmatuokite įtampą ant „OUT“ gnybto
multimetru, parengtu matuoti nuolatinę įtampą ir duomenis užrašykite į 1 lentelę. Matavimą
pakartokite naudodami oscilografą, parengtą matuoti nuolatinę dedamają. Rezultatus
fiksuokite 1 lentelėje. Oscilografo režimas stebėti kintamą signalo dedamąją, šiuo atveju bus
skirtas stebėti išėjimo pulsacijoms.
e. Nustatykite VR4 į didžiausią padėtį bei pakartokite (1)-d veiksmą.
(2) a. Pakeiskite C7 į C5=10μF, pakeiskite R apkrovos, vietoje R8 ir VR4 įstatydami 1 kiloomo
rezistorių.

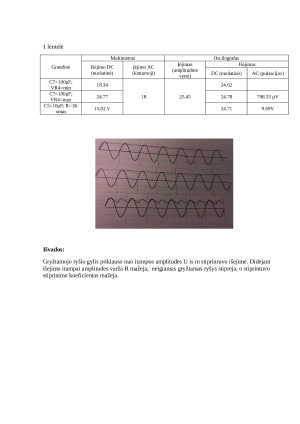

b. Išmatuokite įtampas išėjime multimetru, parengtu matuoti nuolatinę įtampą ir duomenis
užrašyikite į 1 lentelę. Matavimą pakartokite naudodami oscilografą, parengtą matuoti
nuolatinę signalo dedamąją. Rezultatus fiksuokite 1 lentelėje. Oscilografo režimas stebėti
kintamą signalo dedamąją, šiuo atveju bus skirtas stebėti išėjimo pulsacijoms.
