Vėjo jėgainės generatoriaus su faziniu rotoriumi ir jos valdymo sistemos tyrimas

Ištrauka

„Vėjo jėgainės generatoriaus su faziniu rotoriumi ir jos valdymo sistemos tyrimas“

Laboratorinio darbo eiga:

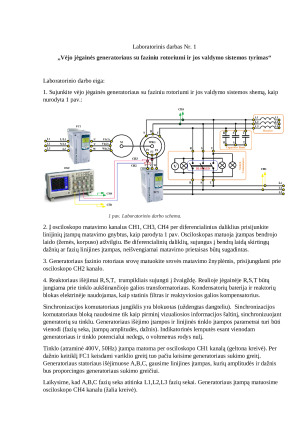

1. Sujunkite vėjo jėgainės generatoriaus su faziniu rotoriumi ir jos valdymo sistemos shemą, kaip
nurodyta 1 pav.:
1 pav. Laboratorinio darbo schema.
2. Į osciloskopo matavimo kanalus CH1, CH3, CH4 per diferencialinius daliklius prisijunkite
linijinių įtampų matavimo gnybtus, kaip parodyta 1 pav. Osciloskopas matuoja įtampas bendrojo
laido (žemės, korpuso) atžvilgiu. Be diferencialinių daliklių, sujungus į bendrą laidą skirtingų
dažnių ar fazių linijines įtampas, neišvengiamai matavimo prietaisas būtų sugadintas.
3. Generatoriaus fazinio rotoriaus srovę matuokite srovės matavimo žnyplėmis, prisijungdami prie
osciloskopo CH2 kanalo.
4. Reaktoriaus išėjimai R,S,T, trumpikliais sujungti į žvaigždę. Realioje jėgainėje R,S,T būtų
jungiama prie tinklo aukštinančiojo galios transformatoriaus. Kondensatorių baterija ir reaktorių
blokas elektrinėje naudojamas, kaip statinis filtras ir reaktyviosios galios kompensatorius.
Sinchronizacijos komutatoriaus jungiklis yra blokuotas (uždengtas dangteliu). Sinchronizacijos
komutatoriaus bloką naudosime tik kaip pirminį vizualiosios informacijos šaltinį, sinchronizuojant
generatorių su tinklu. Generatoriaus išėjimo įtampos ir linijinės tinklo įtampos parametrai turi būti
vienodi (fazių seka, įtampų amplitudės, dažnis). Indikatorinės lemputės esant vienodam
generatoriaus ir tinklo potencialui nedegs, o voltmetras rodys nulį.

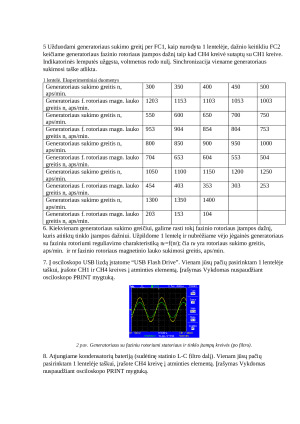

Tinklo (atraminė 400V, 50Hz) įtampa matoma per osciloskopo CH1 kanalą (geltona kreivė). Per
dažnio keitiklį FC1 keisdami variklio greitį tuo pačiu keisime generatoriaus sukimo greitį.
Generatoriaus statoriaus išėjimuose A,B,C, gausime linijines įtampas, kurių amplitudės ir dažnis
bus proporcingos generatoriaus sukimo greičiui.
Laikysime, kad A,B,C fazių seka atitinka L1,L2,L3 fazių sekai. Generatoriaus įtampą matuosime
osciloskopo CH4 kanalu (žalia kreivė).
