VAF ir MAT jutiklio prijungimas ir matavimas
Darbo tikslas: išsiaiškinti oro srauto jutiklių veikimo principus ir išduodamus signalus, bei signalų
priklausomybę nuo oro srauto (kiekio).

Darbo eiga:

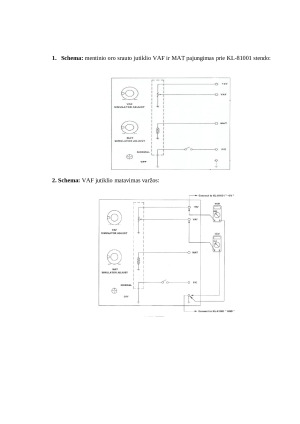

Pamatavome VAF ir MAT (oro temperatūros jutiklio) maksimalias varžas. Nustatėme testerį taip,
kad jis matuotu varžą. Testerį prijungėme tarp „įžeminimo“ ir „MAT“ gnybtu matuodami MAT
jutiklio varžą ir tarp „įžeminimo“ ir „+5V“ matuodami VAF jutiklio varžą. Duomenys įrašėme į
lentelę. Prijungėme maitinimo įtampą. „+5V“ gnybta prijungėme prie KL-81001 „+5V“ gnybto.
„VAF“ gnybtą prijungėme prie KL-81001 „VAF“ gnybto. „įžeminimo„ gnybtą prijungėme prie
KL-81001 „GND“ gnybto. „MAT“ gnybtą prijungėme prie KL-81001 „MAT“ gnybto.
„F/C„ palikome laisva gnybtą. Įsitikinome ar teisingai atlikome sujungimus KL-81001 stendo ir KL
83002 modulio. Pasukome variklio užvedimo raktelį į pagal laikrodžio rodyklę. Atlikome kitus
matavimus. Panaudodami testerį patikrinome ar į modulį ateina 5V įtampa. Tuo tikslų testerį
nustatėme į nuolatinės įtampos matavimo režimą pamatavome įtampa tarp „+5V“ ir

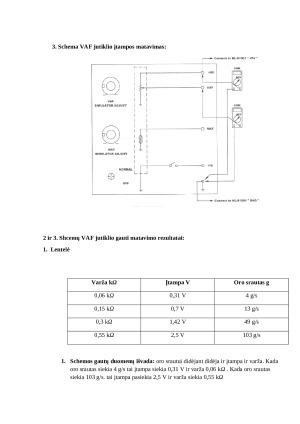

„įžeminimo“gnybtų. Pamatavome VAF jutiklio išėjimo įtampos kitimo diapazoną, įtampos
priklausomybę nuo oro srauto, bei MAT jutiklio varžos priklausomybe nuo temperatūros.
Nustatėme testerį taip, kad jis matuotu nuolatinę DCV įtampą. Jutiklio DCV įtampa matavome tarp
„VAF“ ir „įžeminimo“ gnybtų. Lėtai ranka sukome VAF jutiklio potenciometro rankenėlę
stebėjome įtampos kitimą testeryje ir oro kiekio g/s kitimą KL81001 LCD ekrane, bei IPW kitimą

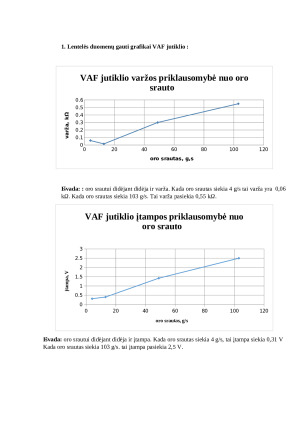

KL-81001 LCD ekrane. Oro kiekis kito nuo 4g/s iki 150g/s. VAF signalo įtampos kitimą įrašėme į

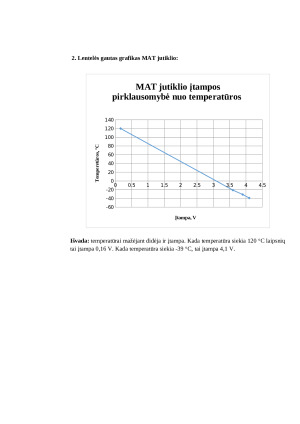

lentelę, o įtampos kitimo priklausomybę nuo oro srauto atvaizdavome grafiškai. MAT jutiklio
potenciometro rankenėlę sukome taip, kad KL-81001 stende esančiame LCD ekrane temperatūrą
kito kas 20oC (nuo -40 oC iki +120 oC). Prie -40 oC, -20 oC, 0 oC, 20 oC, 40 oC, 60 oC, 80 oC,
100 oC, 120 oC atjungėme „MAT“ gnybtą nuo KL-83002 modulio ir pamatavome MAT jutiklio
varžą. Nustatėme testerį taip, kad jis matuotų varžą. Testerį prijungėme prie „MAT„ ir „įžeminimo“
gnybtų. Vėl prijungėme „MAT“ gnybtą keitėme MAT jutiklio temperatūrą ir vėl matavome varžą.
Gautus rezultatus pateikėme lentelės.
