STATINIŲ PAGRINDAI IR PAMATAI. Kursinis projektas

Ištrauka

STATINIŲ PAGRINDAI IR PAMATAI
Kursinis projektas

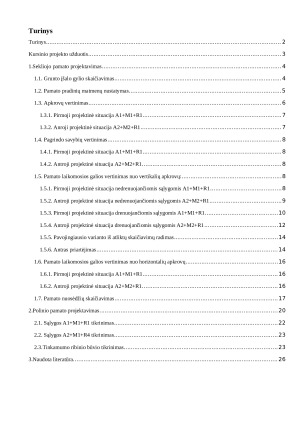

Turinys
Turinys 2
Kursinio projekto užduotis 3
1. Sekliojo pamato projektavimas 4
1.1. Grunto įšalo gylio skaičiavimas 4

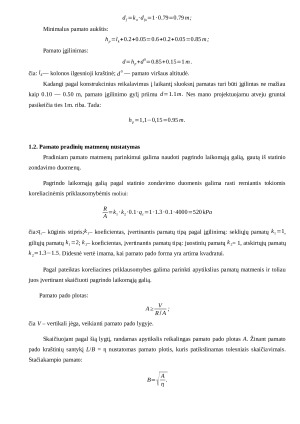

1.2. Pamato pradinių matmenų nustatymas 5

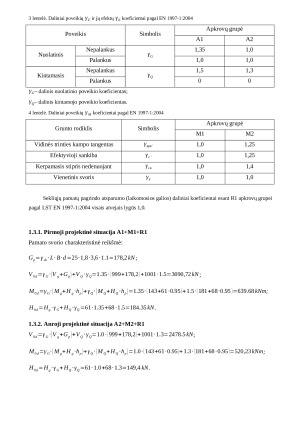

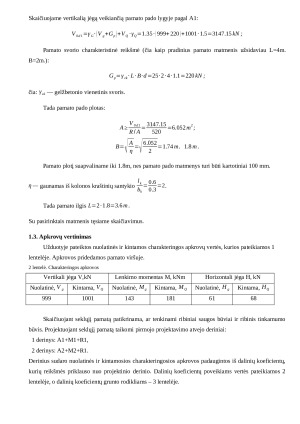

1.3. Apkrovų vertinimas 6
1.3.1. Pirmoji projektinė situacija A1+M1+R1 7
1.3.2. Anroji projektinė situacija A2+M2+R1 7

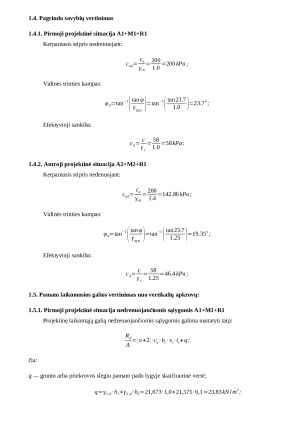

1.4. Pagrindo savybių vertinimas 8
1.4.1. Pirmoji projektinė situacija A1+M1+R1 8
1.4.2. Antroji projektinė situacija A2+M2+R1 8
1.5. Pamato laikomosios galios vertinimas nuo vertikalių apkrovų: 8
1.5.1. Pirmoji projektinė situacija nedrenuojančiomis sąlygomis A1+M1+R1 8
1.5.2. Antroji projektinė situacija nedrenuojančiomis sąlygomis A2+M2+R1 9

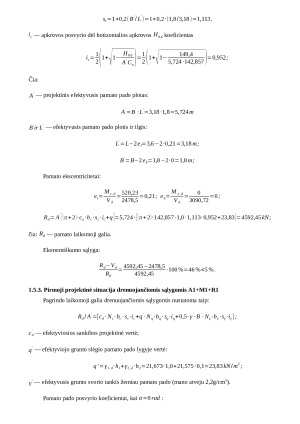

1.5.3. Pirmoji projektinė situacija drenuojančiomis sąlygomis A1+M1+R1 10
1.5.4. Antroji projektinė situacija drenuojančiomis sąlygomis A2+M2+R1 12
1.5.5. Pavojingiausio varianto iš atliktų skaičiavimų radimas 14
1.5.6. Antras priartėjimas 14
1.6. Pamato laikomosios galios vertinimas nuo horizontalių apkrovų 16
1.6.1. Pirmoji projektinė situacija A1+M1+R1 16
1.6.2. Antroji projektinė situacija A2+M2+R1 16
1.7. Pamato nuosėdžių skaičiavimas 17
2. Polinio pamato projektavimas 20
2.1. Sąlygos A1+M1+R1 tikrinimas 22
2.2. Sąlygos A2+M1+R4 tikrinimas 23
2.3.Tinkamumo ribinio būvio tikrinimas 23
3. Naudota literatūra 26

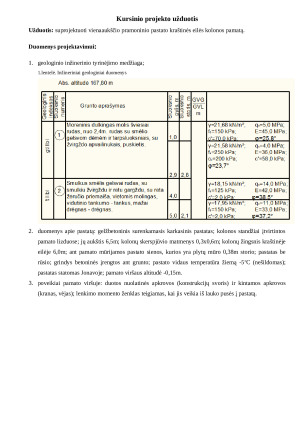

Kursinio projekto užduotis

Užduotis: suprojektuoti vienaaukščio pramoninio pastato kraštinės eilės kolonos pamatą.

Duomenys projektavimui:
1. geologinio inžinerinio tyrinėjimo medžiaga;
1. lentelė. Inžineriniai geologiniai duomenys
2. duomenys apie pastatą: gelžbetoninis surenkamasis karkasinis pastatas; kolonos standžiai įtvirtintos
pamato lizduose; jų aukštis 6,5m; kolonų skerspjūvio matmenys 0,3x0,6m; kolonų žingsnis kraštinėje
eilėje 6,0m; ant pamato mūrijamos pastato sienos, kurios yra plytų mūro 0,38m storio; pastatas be
rūsio; grindys betoninės įrengtos ant grunto; pastato vidaus temperatūra žiemą -5oC (nešildomas);
pastatas statomas Jonavoje; pamato viršaus altitudė -0,15m.
3. poveikiai pamato viršuje: duotos nuolatinės apkrovos (konstrukcijų svoris) ir kintamos apkrovos
(kranas, vėjas); lenkimo momento ženklas teigiamas, kai jis veikia iš lauko pusės į pastatą.

1. Sekliojo pamato projektavimas

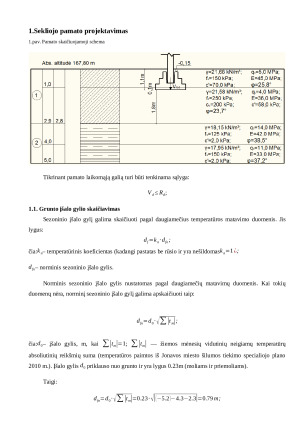

1.pav. Pamato skaičiuojamoji schema
Tikrinant pamato laikomąją galią turi būti tenkinama sąlyga:
Vd≤Rd;
