SKAITMENINĖS LOGIKOS PRADMENYS. LB

Ištrauka

SKAITMENINĖS LOGIKOS PRADMENYS
LABORATORINIO DARBO ATASKAITA

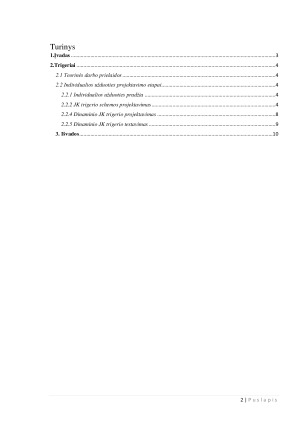

Turinys
1.Įvadas 3
2.Trigeriai 4
2.1 Teorinės darbo prielaidos 4
2.2 Individualios užduoties projektavimo etapai 4
2.2.1 Individualios užduoties pradžia 4
2.2.2 JK trigerio schemos projektavimas 4

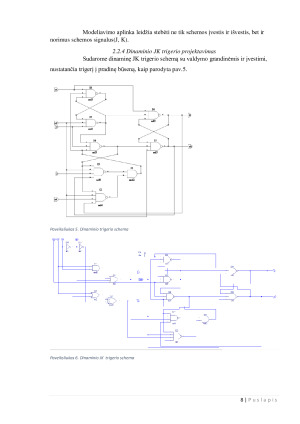

2.2.4 Dinaminio JK trigerio projektavimas 8

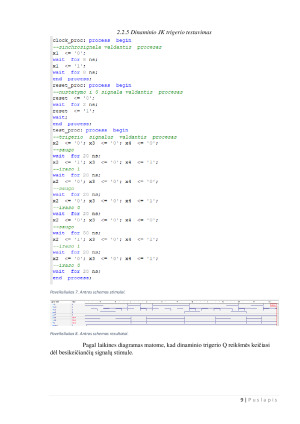

2.2.5 Dinaminio JK trigerio testavimas 9

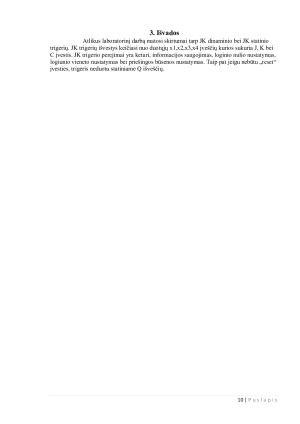

3. Išvados 10

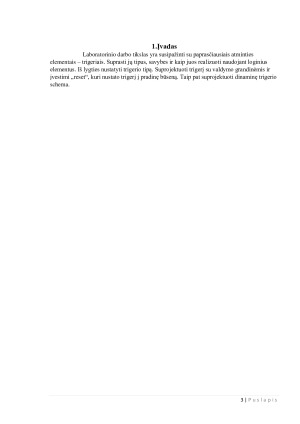

1. Įvadas
Laboratorinio darbo tikslas yra susipažinti su paprasčiausiais atminties
elementais – trigeriais. Suprasti jų tipus, savybes ir kaip juos realizuoti naudojant loginius
elementus. Iš lygties nustatyti trigerio tipą. Suprojektuoti trigerį su valdymo grandinėmis ir
įvestimi „reset“, kuri nustato trigerį į pradinę būseną. Taip pat suprojektuoti dinaminę trigerio
schema.

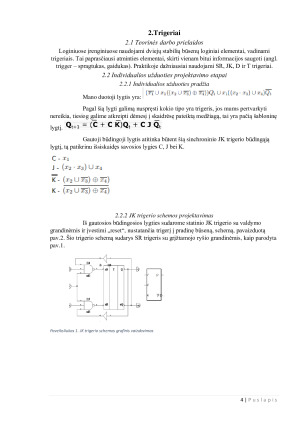

2. Trigeriai
2.1 Teorinės darbo prielaidos
Loginiuose įrenginiuose naudojami dviejų stabilių būsenų loginiai elementai, vadinami
trigeriais. Tai paprasčiausi atminties elementai, skirti vienam bitui informacijos saugoti (angl.
trigger – spragtukas, gaidukas). Praktikoje dažniausiai naudojami SR, JK, D ir T trigeriai.
2.2 Individualios užduoties projektavimo etapai
2.2.1 Individualios užduoties pradžia
Mano duotoji lygtis yra:
Pagal šią lygti galimą nuspręsti kokio tipo yra trigeris, jos mums pertvarkyti
nereikia, tiesiog galime atkreipti dėmesį į skaidrėsę pateiktą medžiagą, tai yra pačią šabloninę  lygtį.
