SKAITMENINĖS LOGIKOS PRADMENYS

LABORATORINIO DARBO ATASKAITA

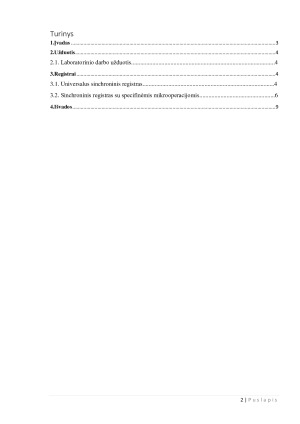

Turinys
1. Įvadas 3
2. Užduotis 4
2.1. Laboratorinio darbo užduotis 4
3. Registrai 4
3.1. Universalus sinchroninis registras 4
3.2. Sinchroninis registras su specifinėmis mikrooperacijomis 6
4. Išvados 9

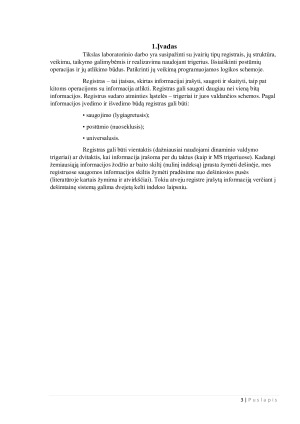

1. Įvadas
Tikslas laboratorinio darbo yra susipažinti su įvairių tipų registrais, jų struktūra,
veikimu, taikymo galimybėmis ir realizavimu naudojant trigerius. Išsiaiškinti postūmių
operacijas ir jų atlikimo būdus. Patikrinti jų veikimą programuojamos logikos schemoje.
Registras – tai įtaisas, skirtas informacijai įrašyti, saugoti ir skaityti, taip pat
kitoms operacijoms su informacija atlikti. Registras gali saugoti daugiau nei vieną bitą
informacijos. Registrus sudaro atminties ląstelės – trigeriai ir juos valdančios schemos. Pagal
informacijos įvedimo ir išvedimo būdą registras gali būti:
• saugojimo (lygiagretusis);
• postūmio (nuoseklusis);
• universalusis.
Registras gali būti vientaktis (dažniausiai naudojami dinaminio valdymo
trigeriai) ar dvitaktis, kai informacija įrašoma per du taktus (kaip ir MS trigeriuose). Kadangi
žemiausiąją informacijos žodžio ar baito skiltį (nulinį indeksą) įprasta žymėti dešinėje, mes
registruose saugomos informacijos skiltis žymėti pradėsime nuo dešiniosios pusės
(literatūroje kartais žymima ir atvirkščiai). Tokiu atveju registre įrašytą informaciją verčiant į
dešimtainę sistemą galima dvejetą kelti indekso laipsniu.

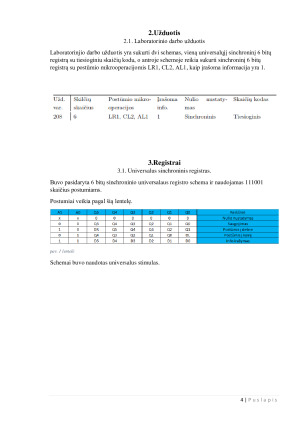

2. Užduotis
2.1. Laboratorinio darbo užduotis
Laboratorinjio darbo užduotis yra sukurti dvi schemas, vieną universalųjį sinchroninį 6 bitų
registrą su tiesioginiu skaičių kodu, o antroje schemoje reikia sukurti sinchroninį 6 bitų
registrą su postūmio mikrooperacijomis LR1, CL2, AL1, kaip įrašoma informacija yra 1.
