Signalų spektro matavimai

Ištrauka

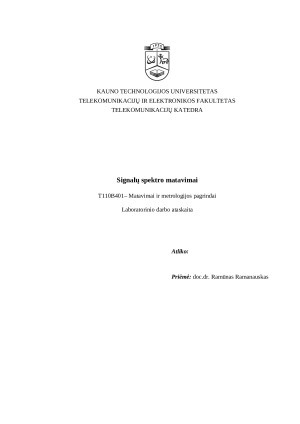

Signalų spektro matavimai
Laboratorinio darbo ataskaita

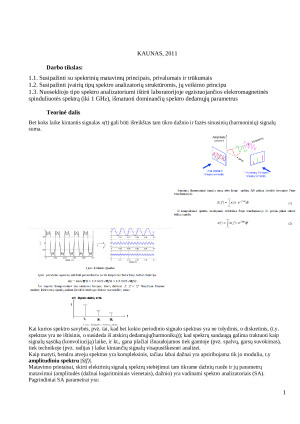

Darbo tikslas:
1.1. Susipažinti su spektrinių matavimų principais, privalumais ir trūkumais
1.2. Susipažinti įvairių tipų spektro analizatorių struktūromis, jų veikimo principu
1.3. Nuosekliojo tipo spektro analizatoriumi ištirti laboratorijoje egzistuojančios elektromagnetinės
spinduliuotės spektrą (iki 1 GHz), išmatuoti dominančių spektro dedamųjų parametrus

Teorinė dalis
Bet koks laike kintantis signalas x(t) gali būti išreikštas tam tikro dažnio ir fazės sinusinių (harmoninių) signalų
suma. Kai kurios spektro savybės, pvz. tai, kad bet kokio periodinio signalo spektras yra ne tolydinis, o diskretinis, (t.y. spektras yra ne ištisinis, o susideda iš atskirų dedamųjų(harmonikų)); kad spektrų sandaugą galima traktuoti kaip
signalų sąsūką (konvoliuciją) laike, ir kt., gana plačiai išnaudojamos tiek gamtoje (pvz. spalvų, garsų suvokimas), tiek technikoje (pvz. radijas ) laike kintančių signalų visapusiškesnei analizei.
Kaip matyti, bendru atveju spektras yra kompleksinis, tačiau labai dažnai yra apsiribojama tik jo moduliu, t.y
amplitudiniu spektru |S(f)|. Matavimo prietaisai, skirti elektrinių signalų spektrų stebėjimui tam tikrame dažnių ruože ir jų parametrų matavimui (amplitudės (dažnai logaritminiais vienetais), dažnio) yra vadinami spektro analizatoriais (SA).
