Signalų filtravimas laiko srityje

Ištrauka

Laboratorinis darbas
Signalų filtravimas laiko srityje

Pagrindinė darbo užduotis (6 balai):

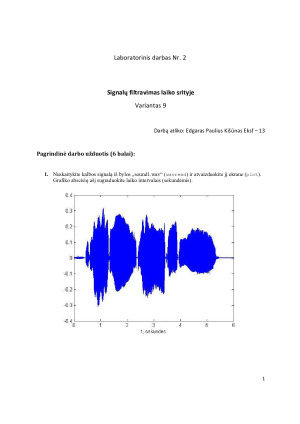

1. Nuskaitykite kalbos signalą iš bylos „sound1.wav“ (wavread) ir atvaizduokite jį ekrane (plot). Grafiko
abscisių ašį sugraduokite laiko intervalais (sekundėmis). (Garsas:
https://dl.dropbox.com/u/99505093/sound1.wav)

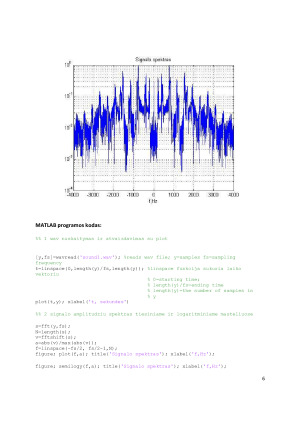

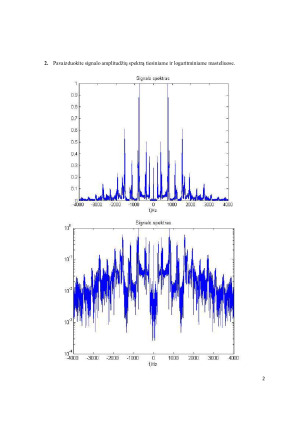

2. Pavaizduokite signalo amplitudžių spektrą tiesiniame ir logaritminiame masteliuose.

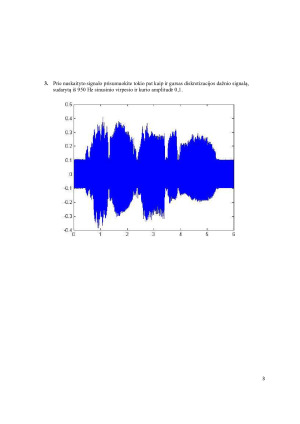

3. Prie nuskaityto signalo prisumuokite tokio pat kaip ir garsas diskretizacijos dažnio signalą, sudarytą iš 950 Hz sinusinio virpesio ir kurio amplitudė 0,1.

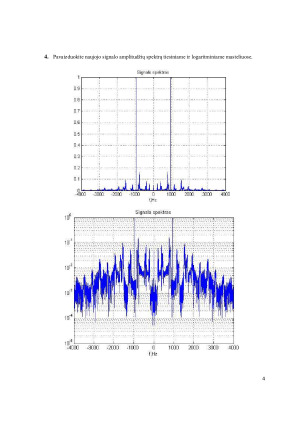

4. Pavaizduokite naujojo signalo amplitudžių spektrą tiesiniame ir logaritminiame masteliuose.
5. Naudodamiesi filtrų kūrimo ir analizės įrankiu FDATool (
fdatool), paskaičiuokite begalinės impulsinės
reakcijos (BIR, angl. – Infinite Impulse Response (IIR))
Eliptinio tipo užtvarinį filtrą, kuris kuo selektyviau
nufiltruotų pridėtą signalą (naujai atsiradusią spektro dedamąją).

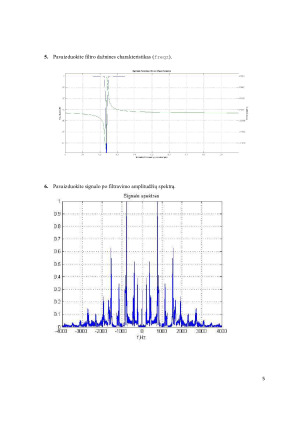

6. Pavaizduokite filtro dažnines charakteristikas (
freqz).

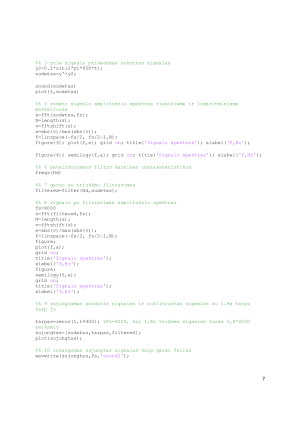

7. Panaudodami paskaičiuotą filtrą, atlikite garso signalo su triukšmu filtravimą (
filter).
8. Pavaizduokite signalo po filtravimo amplitudžių spektrą.
9. Sujunkite pradinį ir nufiltruotą signalus su 1,8 s tarpu tarp jų.
10. Išsaugokite sujungtą signalą kaip garso failą „sound2.wav“ (
wavwrite).

Papildoma darbo užduotis (2 balai):

Paskaičiuokite pasirinkto tipo RIR filtrą, kuris būtų tinkamas privalomoje užduotyje aprašytai problemai
išspręsti (pašalinti pridėtą triukšmą). Atlikite garso signalo su triukšmu filtravimą panaudodami sąsūkos operaciją.
