Signalų apdorojimas realiu laiku

Ištrauka

Laboratorinis darbas
Signalų apdorojimas realiu laiku

Pagrindinė darbo užduotis (6 balai):

Šiai užduočiai reikalinga byla:
https://dl.dropbox.com/u/99505093/SSAP_LD/dtmf_sound1.wav

1. Byloje yra išsaugotas DTMF signalas, koduojantis tam tikrą mygtukų paspaudimų seką.
(http://en.wikipedia.org/wiki/Dual-tone_multi-frequency_signaling )

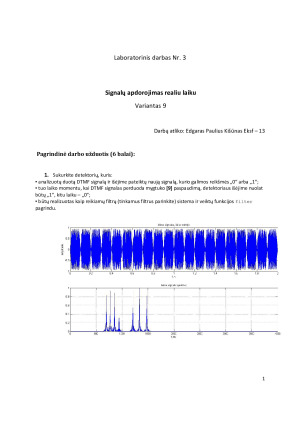

2. Sukurkite detektorių, kuris:
▪ analizuotų duotą DTMF signalą ir išėjime pateiktų naują signalą, kurio galimos reikšmės „0“ arba „1“;
▪ tuo laiko momentu, kai DTMF signalas perduoda mygtuko [9] paspaudimą, detektoriaus išėjime nuolat būtų
„1“, kitu laiku – „0“;
▪ būtų realizuotas kaip reikiamų filtrų (tinkamus filtrus parinkite) sistema ir veiktų funkcijos
filter pagrindu.

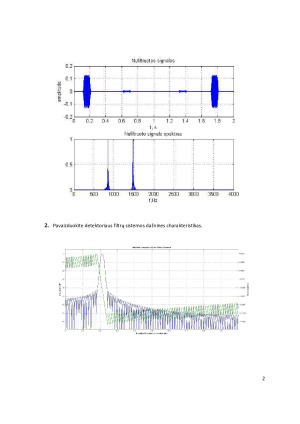

3. Pavaizduokite detektoriaus filtrų sistemos dažnines charakteristikas.

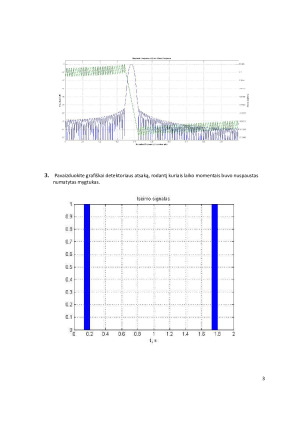

4. Pavaizduokite grafiškai detektoriaus atsaką, rodantį kuriais laiko momentais buvo nuspaustas numatytas
mygtukas.

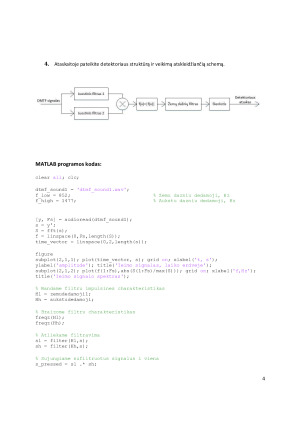

5. Ataskaitoje pateikite detektoriaus struktūrą ir veikimą atskleidžiančią schemą.


Papildoma darbo užduotis (2 balai):

Šiai užduočiai reikalinga byla:
https://dl.dropbox.com/u/99505093/SSAP_LD/dtmf_sound2.wav

1. Byloje yra išsaugotas DTMF signalas, koduojantis tam tikrą mygtukų paspaudimų seką.
2. Nuskaitykite signalą
x1 iš bylos ir prie jo pridėkite triukšmą: x2 = x1 + 4*(rand(size(x1))- 0.5);

3. Sukurkite detektorių, kurio veikimas būtų grįstas tokiais pat principais kaip ir pagrindinėje darbo užduotyje
(analizuotų duotą DTMF signalą ir išėjime pateiktų naują signalą, kurio galimos reikšmės „0“ arba „1“; būtų
realizuotas kaip filtrų sistema ir veiktų funkcijos
filter pagrindu).
4. Detektorius turi nustatyti mygtuko [8] nuspaudimą su kuo mažesniu vėlinimu. Labiausiai vėlinimą sumažinti leis
tinkamai parinkti filtrai. Paeksperimentuokite su įvairiais filtrais ir pateikite 3 geriausius su skirtingo tipo filtrais
gautus atvejus. Šiuo atveju detektoriaus „gerumą“ vertinkite sistemos atsako vėlinimo atžvilgiu pagal kitame
užduoties žingsnyje nurodytą išraišką.
5. Vėlinimo įvertinimui panaudokite kodą:
t = sum( y(:)' ~= [zeros(1,1600), ones(1,800), zeros(1,1600), ones(1,800), zeros(1,800)] ) / 4;
kur
y – Jūsų sukurto detektoriaus atsakas.
6. Pavaizduokite grafiškai detektoriaus atsaką, rodantį kuriais laiko momentais buvo nuspaustas mygtukas [8], kartu su tikruoju mygtuko paspaudimo laiku.
