Pagrindai ir pamatai. Kursinis projektas

Ištrauka

Turinys
1. Aiškinamasis raštas 2
2. Apkrovų skaičiavimas 3
2.1 Nuolatinės apkrovos: 3
2.2 Kintamos apkrovos 3

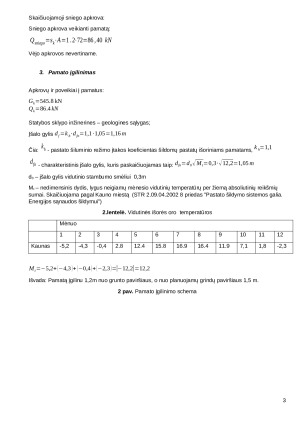

3. Pamato įgilinimas 4

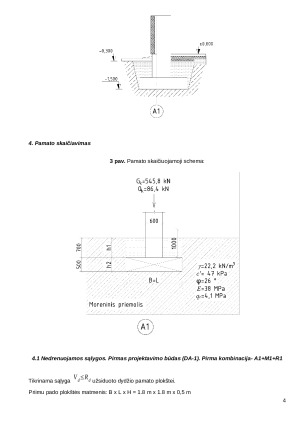

4. Pamato skaičiavimas 5

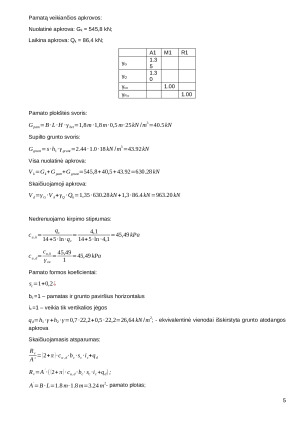

4.1 Nedrenuojamos sąlygos. Pirmas projektavimo būdas (DA-1). Pirma kombinacija- A1+M1+R1 5

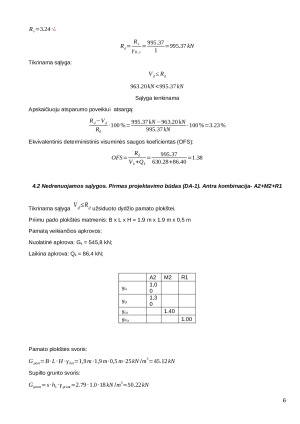

4.2 Nedrenuojamos sąlygos. Pirmas projektavimo būdas (DA-1). Antra kombinacija- A2+M2+R1 7

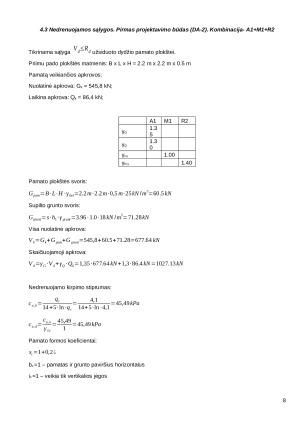

4.3 Nedrenuojamos sąlygos. Pirmas projektavimo būdas (DA-2). Kombinacija- A1+M1+R2 8

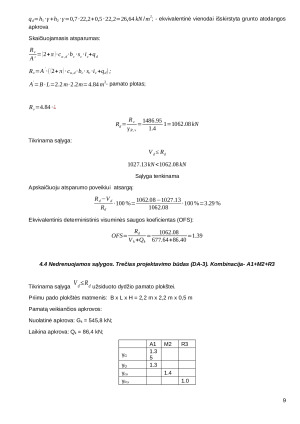

4.4 Nedrenuojamos sąlygos. Trečias projektavimo būdas (DA-3). Kombinacija- A1+M2+R3 10
4.5 Drenuojamos sąlygos. Pirmas projektavimo būdas (DA-1). Pirma kombinacija- A1+M1+R1 11
4.6 Drenuojamos sąlygos. Pirmas projektavimo būdas (DA-1). Antra kombinacija- A2+M2+R1 13
4.6 Drenuojamos sąlygos. Antras projektavimo būdas (DA-2)Kombinacija- A1+M1+R2 14
4.8 Drenuojamos sąlygos. Trečias projektavimo būdas (DA-3). Kombinacija - A1+M2+R3 16
5. Pamato nuosėdžių skaičiavimas 18
6. Pamato armavimas 20
6.1. Pamato praspaudimo skaičiavimas 20
6.2 Armatūros tinklo skaičiavimas 21
6.3 Inkarinės armatūros skaičiavimas 23

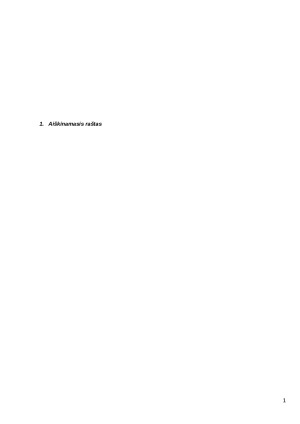

1. Aiškinamasis raštas

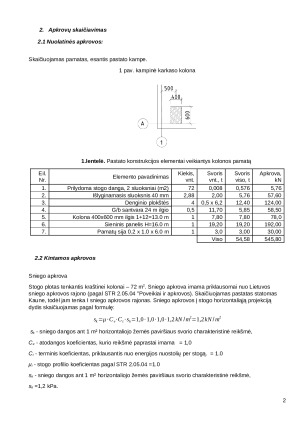

2. Apkrovų skaičiavimas
2.1 Nuolatinės apkrovos:
Skaičiuojamas pamatas, esantis pastato kampe.

1. Prilydoma stogo danga, 2 sluoksniai (m2)72 0,008 0,576 5,76
2. Išlyginamasis sluoksnis 40 mm2,88 2,00 5,76 57,60
3. Denginio plokštės 40,5 x 6,212,40 124,00
4. G/b santvara 24 m ilgio 0,5 11,70 5,85 58,50
5. Kolona 400x600 mm ilgis 1+12=13.0 m 1 7,80 7,80 78,0
6. Sieninis panelis H=16.0 m 1 19,20 19,20 192,00
7. Pamatų sija 0.2 x 1.0 x 6.0 m 1 3,0 3,00 30,00
Viso 54,58 545,80
2.2 Kintamos apkrovos
Sniego apkrova
Stogo plotas tenkantis kraštinei kolonai – 72 m2. Sniego apkrova imama priklausomai nuo Lietuvos
sniego apkrovos rajono (pagal STR 2.05.04 "Poveikiai ir apkrovos). Skaičiuojamas pastatas statomas
Kaune, todėl jam tenka I sniego apkrovos rajonas. Sniego apkrovos į stogo horizontaliąją projekciją
dydis skaičiuojamas pagal formulę:
sk=μ∙Ce∙Ct∙sk=1,0∙1,0∙1,0∙1,2kN/m2=1,2kN/m2
sk - sniego dangos ant 1 m² horizontaliojo žemės paviršiaus svorio charakteristinė reikšmė,
Ce - atodangos koeficientas, kurio reikšmė paprastai imama = 1,0
Ct - terminis koeficientas, priklausantis nuo energijos nuostolių per stogą. = 1.0
μi - stogo profilio koeficientas pagal STR 2.05.04 =1.0
sk - sniego dangos ant 1 m² horizontaliojo žemės paviršiaus svorio charakteristinė reikšmė,
sk =1,2 kPa.
