Nuolatinės srovės tiesinės elektros grandinės skaičiavimas. Namų darbas

Ištrauka

1-asis namų darbas

Nuolatinės srovės tiesinės elektros grandinės skaičiavimas
Namų darbo varianto numerį nurodo dėstytojas. Skaičiavimų duomenys pateikti 1.1 lentelėje, o
skaičiavimo schemos – 1.1–1.20 paveiksluose.

1.1. Darbo užduotis

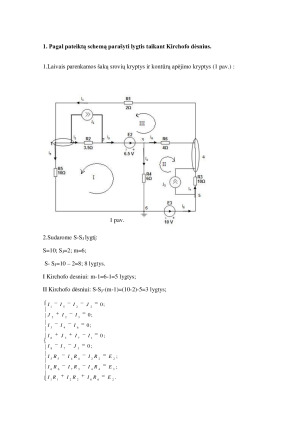

1. Pagal pateiktą schemą parašyti lygtis taikant Kirchofo dėsnius.

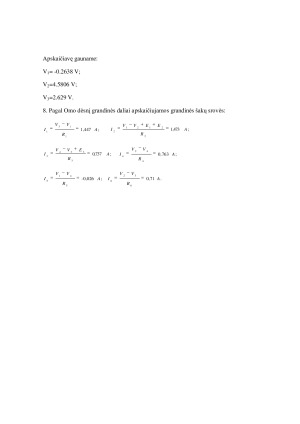

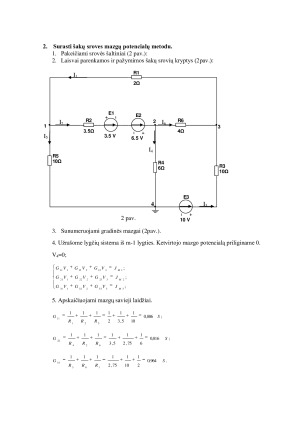

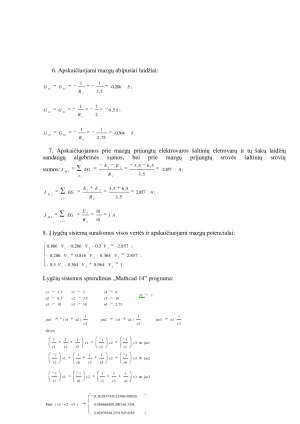

2. Surasti šakų sroves mazgų potencialų metodu.

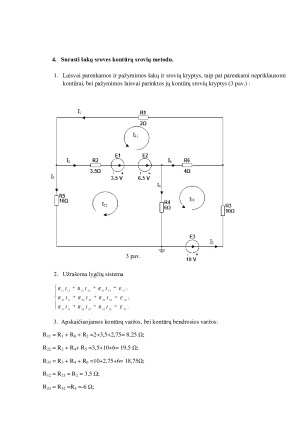

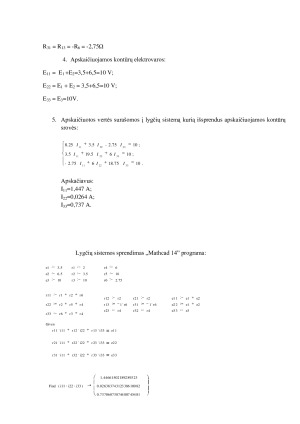

3. Surasti šakų sroves kontūrų srovių metodu.

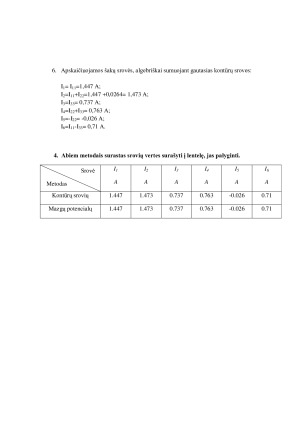

4. Abiem metodais surastas srovių vertes surašyti į lentelę, jas palyginti.

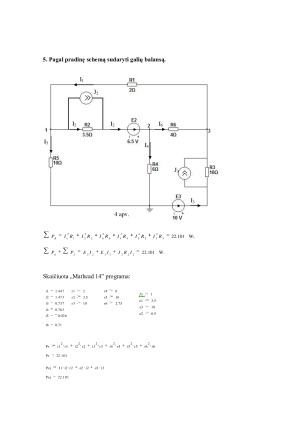

5. Pagal pradinę schemą sudaryti galių balansą.

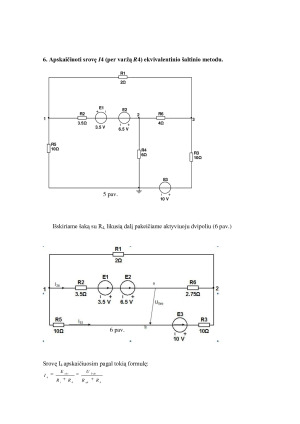

6. Apskaičiuoti srovę I4 (per varžą R4) ekvivalentinio šaltinio metodu.
7. Nubraižyti potencialų diagramą kontūrui, apimančiam abu elektrovaros (EV) šaltinius.

Pastaba: Užduoties 2, 3 ir 6 punktus skaičiuoti srovės šaltinį pakeitus EV šaltiniu.

Duota:
R1=2; R3=10; R5=10; E2=6,5V; J2=1A;
R2=3,5; R4=6; R6=2,75; E3=10V; J3=0A.
