Laboratorinis darbas

NUOLATINĖS SROVĖS ELEKTROS PERDAVIMO LINIJOS TYRIMAS

Darbo tikslas:
Išanalizuoti nuolatinės srovės elektros perdavimo linijos veikimą,išmokti nustatyti įtampos linijos
gale, įtampos nuostolių linijoje,galios linijos pradžioje, nuostolių linijoje galios, apkrovos galios ir
linijos naudingumo koeficiento priklausomybę nuo apkrovos srovės.

Užduotis:
1. Eksperimentiškai ištirti nuolatinės srovės elektros perdavimoliniją.
2. Ištirti, kaip ir kodėl kinta įtampos nuostoliai linijoje.

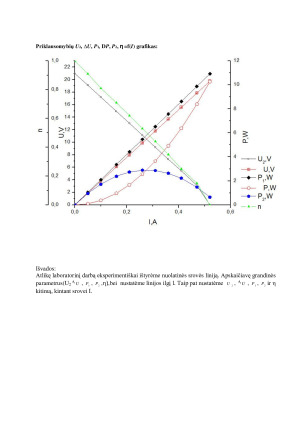

3. Bendroje koordinačių sistemoje nubraižyti gautų priklausomybių U2, U, P1, P, P2, =f(I)
grafikus.
4. Iš bandymo duomenų apskaičiuoti linijos varžą Rlir jos ilgį l.

Naudojami prietaisai:
1. Nuolatinės įtampos šaltinis: 30 V – 1 vnt.
2. Voltmetras (0–30) V – 2 vnt.
3. Ampermetras (0–1) A – 1 vnt.
4. Varžynas – 2 vnt.
5. Jungiklis (vienpolis) – 1 vnt.
6. Reostatas – 1 vnt.
7. Laidai: 1/1 – 3 vnt.; 1/2 – 2 vnt.; 1/4 – 1 vnt.

Darbo eiga

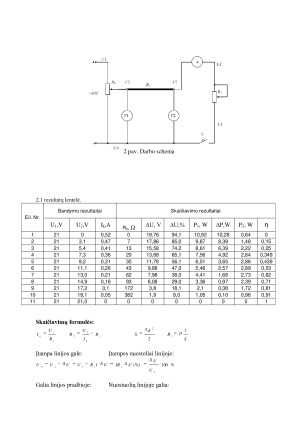

1. Sujungti grandinę (2 pav.). Linija – vienas maketo varžynas.Linijos varžos Rlvertę nurodo
dėstytojas. Kitas varžynas naudojamas fiksuotoms apkrovos R2 vertėms gauti.
2. Reostatu R1 nustatyti dėstytojo nurodytą įtampos U1 vertę ir palaikyti ją pastovią viso
eksperimento metu.
3. Keisti apkrovos varžą R2 nuo R20 (trumpasis jungimas) iki R2(tuščioji veika). Bandymą
atlikti 11 kartų varžą R2 keičiant varžyno jungtukais taip, kad srovė kiekvieno naujo bandymo metu
mažėtų 0,1 Ik(čia Ik– trumpojo jungimo srovė). Bandymo rezultatus surašyti į 2.1 lentelę.
4. Apskaičiuoti 2.1 lentelėje nurodytus dydžius.

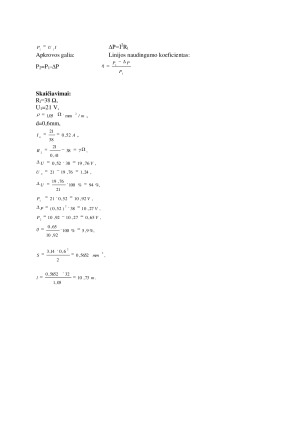

5. Apskaičiuoti linijos varžą Rlir jos ilgį l, kai linija perduodama maksimali galia P2max (linijos laido
skersmuo d 0,6 mm, laido medžiagos savitoji varža 1,05 mm2/m).
