NIVELYRAS. JO DALYS. TIKRINIMAS IR REGULIAVIMAS

NIVELYRAS. JO PAGRINDINĖS DALYS

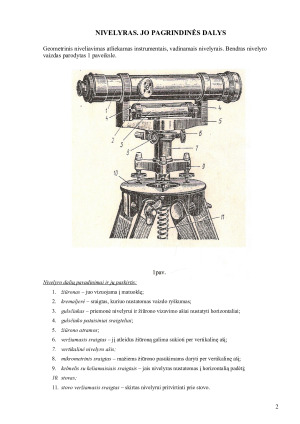

Geometrinis niveliavimas atliekamas instrumentais, vadinamais nivelyrais. Bendras nivelyro
vaizdas parodytas 1 paveiksle.
Nivelyro dalių pavadinimai ir jų paskirtis:
1.žiūronas – juo vizuojama į matuoklę;
2.kremaljerė – sraigtas, kuriuo nustatomas vaizdo ryškumas;
3.gulsčiukas – priemonė nivelyrui ir žiūrono vizavimo ašiai nustatyti horizontaliai;
4.gulsčiuko pataisiniai sraigteliai;
5.žiūrono atramos;
6.veržiamasis sraigtas – jį atleidus žiūroną galima sukioti per vertikalinę ašį;
7.vertikalinė nivelyro ašis;
8.mikrometrinis sraigtas – mažiems žiūrono pasukimams daryti per vertikalinę ašį;
9.kelmelis su keliamaisiais sraigtais – jais nivelyras nustatomas į horizontalią padėtį;
10.stovas;
11.stovo veržiamasis sraigtas – skirtas nivelyrui pritvirtinti prie stovo.

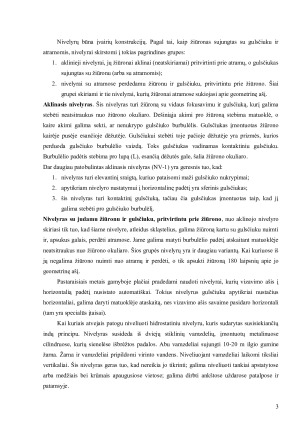

Nivelyrų būna įvairių konstrukcijų. Pagal tai, kaip žiūronas sujungtas su gulsčiuku ir
atramomis, nivelyrai skirstomi į tokias pagrindines grupes:
1.aklinieji nivelyrai, jų žiūronai aklinai (neatskiriamai) pritvirtinti prie atramų, o gulsčiukas
sujungtas su žiūronu (arba su atramomis);
2.nivelyrai su atramose perdedamu žiūronu ir gulsčiuku, pritvirtintu prie žiūrono. Šiai
grupei skiriami ir tie nivelyrai, kurių žiūronai atramose sukiojasi apie geometrinę ašį.
Aklinasis nivelyras. Šis nivelyras turi žiūroną su vidaus fokusavimu ir gulsčiuką, kurį galima
stebėti neatsitraukus nuo žiūrono okuliaro. Dešiniąja akimi pro žiūroną stebima matuoklė, o
kaire akimi galima sekti, ar nenukrypo gulsčiuko burbulėlis. Gulsčiukas įmontuotas žiūrono
kairėje pusėje esančioje dėžutėje. Gulsčiukui stebėti toje pačioje dėžutėje yra prizmės, kurios
perduoda gulsčiuko burbulėlio vaizdą. Toks gulsčiukas vadinamas kontaktiniu gulsčiuku.
Burbulėlio padėtis stebima pro lupą (L), esančią dėžutės gale, šalia žiūrono okuliaro.
Dar daugiau patobulintas aklinasis nivelyras (NV-1) yra geresnis tuo, kad:
1.nivelyras turi elevantinį sraigtą, kuriuo pataisomi maži gulsčiuko nukrypimai;
2.apytikriam nivelyro nustatymui į horizontalinę padėtį yra sferinis gulsčiukas;
3.šis nivelyras turi kontaktinį gulsčiuką, tačiau čia gulsčiukas įmontuotas taip, kad jį
galima stebėti pro gulsčiuko burbulėlį.
