Individualus namų darbas

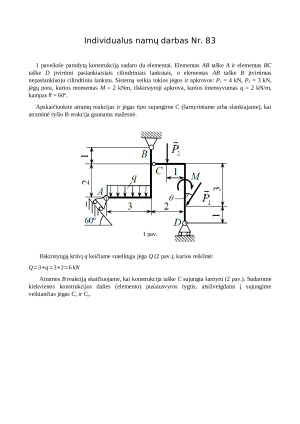

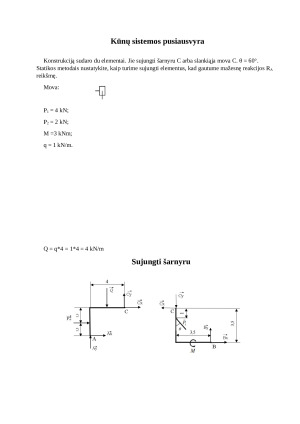

1 paveiksle parodytą konstrukciją sudaro du elementai. Elementas AB taške A ir elementas BC
taške D įtvirtinti paslankiaisiais cilindriniais lankstais, o elementas AB taške B įtvirtintas
nepaslankiuoju cilindriniu lankstu. Sistemą veikia tokios jėgos ir apkrovos: P1 = 4 kN, P2 = 3 kN,
jėgų pora, kurios momentas M = 2 kNm, išskirstytoji apkrova, kurios intensyvumas q = 2 kN/m,
kampas θ = 60º.
Apskaičiuokite atramų reakcijas ir jėgas tipo sujungime C (šarnyriniame arba slankiajame), kai
atraminė ryšio B reakcija gaunama mažesnė.
Išskirstytąją krūvį q keičiame sutelktąja jėga Q (2 pav.), kurios reikšmė:
Q=3∗q=3∗2=6kN

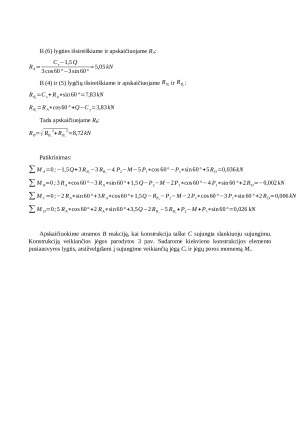

Atramos B reakciją skaičiuojame, kai konstrukcija taške C sujungta šarnyru (2 pav.). Sudarome
kiekvienos konstrukcijos dalies (elemento) pusiausvyros lygtis, atsižvelgdami į sujungime
veikiančias jėgas Cx ir Cy.
