Laboratorinis darbas
Hartlėjaus generatoriaus tyrimas
1.Darbo tikslas: Atlikti tyrimus su teigiamojo grįžtamojo ryšio grandinėmis. Oscilografu ištirti
Hartlėjaus generatoriaus schemos makete gaunamų signalų įtampas ir dažnius. Išsiaiškinti kokią
įtaką generuojamiems signalams ir jų formai, amplitudei ir dažniui turi talpumų, varžos keitimas ir
maitinimo šaltinio įtampos dydis.
2.Darbo priemonės: KL-21001 stendas, KL-23008 eksperimento maketas, Oscilografas.
3.Darbo eiga:
3.1 Iš stendo prijunkite maitinimo įtampą į maketą +V (kintamos įtampos šaltinis), GND, o po to per
trumpiklį paduokite +V maitinimą į C bloko schemą ( 1 pav. Hartlėjaus generatorius).
1 pav. KL-23008 maketo Hartlėjaus generatoriaus schema
3.2Prijunkite trumpiklį tarp C17 kondensatoriaus ir GND.

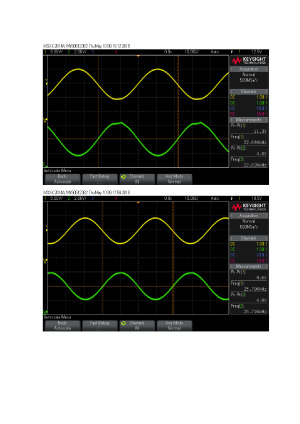

3.3Prijunkite oscilografą prie kontrolinių taškų TP1 ir TP2. Prijungę VR2 prie maketo A ir B taškų,
keiskite varžą ir maitinimo įtampą taip, kad gauti sinusoidės formos signalus išėjime. Užfiksuokite

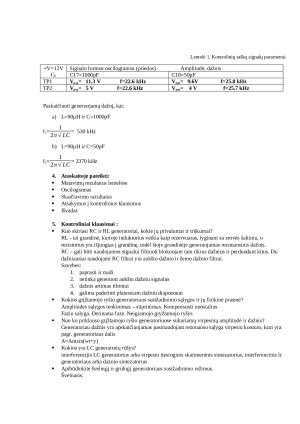

signalo amplitudės dydį ir dažnį lentelėje

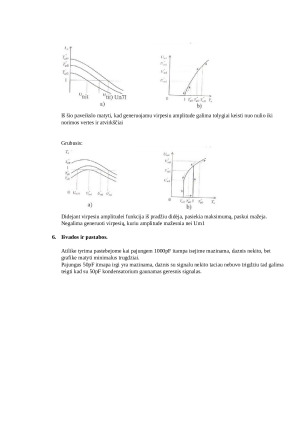

3.4Pakeiskite kondensatorių C17 į C18 perkeldami trumpiklį. Pakartokite 3.3 punkte aprašytus
veiksmus.
