Gelžbetoninių ir mūrinių konstrukcijų kursinis projektas

Ištrauka

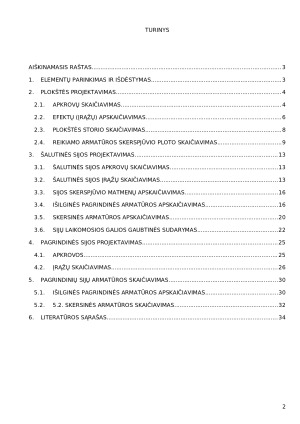

TURINYS
AIŠKINAMASIS RAŠTAS 3
1. ELEMENTŲ PARINKIMAS IR IŠDĖSTYMAS 3
2. PLOKŠTĖS PROJEKTAVIMAS 4
2.1. APKROVŲ SKAIČIAVIMAS 4

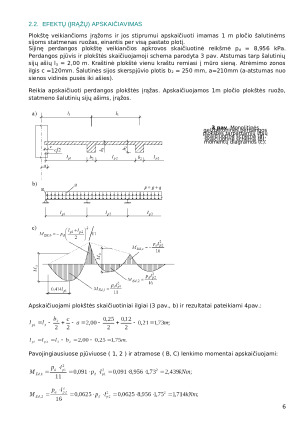

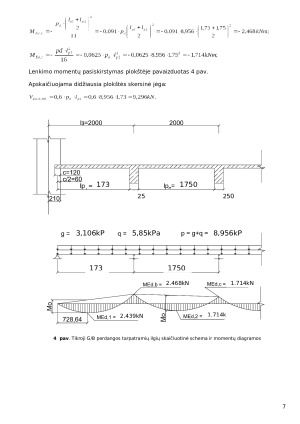

2.2. EFEKTŲ (ĮRĄŽŲ) APSKAIČIAVIMAS 6

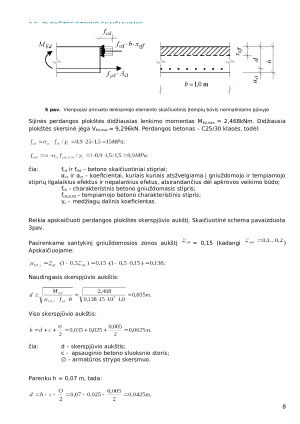

2.3. PLOKŠTĖS STORIO SKAIČIAVIMAS 8

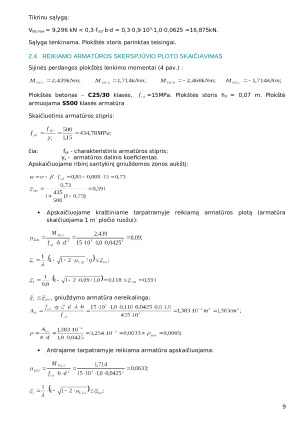

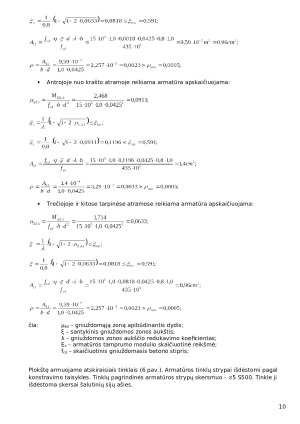

2.4. REIKIAMO ARMATŪROS SKERSPJŪVIO PLOTO SKAIČIAVIMAS 9
3. ŠALUTINĖS SIJOS PROJEKTAVIMAS 13
3.1. ŠALUTINĖS SIJOS APKROVŲ SKAIČIAVIMAS 13
3.2. ŠALUTINĖS SIJOS ĮRĄŽŲ SKAIČIAVIMAS 13
3.3. SIJOS SKERSPJŪVIO MATMENŲ APSKAIČIAVIMAS. 16
3.4. IŠILGINĖS PAGRINDINĖS ARMATŪROS APSKAIČIAVIMAS 16
3.5. SKERSINĖS ARMATŪROS APSKAIČIAVIMAS 20
3.6. SIJŲ LAIKOMOSIOS GALIOS GAUBTINĖS SUDARYMAS 22
4. PAGRINDINĖS SIJOS PROJEKTAVIMAS 25
4.1. APKROVOS 25
4.2. ĮRĄŽŲ SKAIČIAVIMAS 26
5. PAGRINDINIŲ SIJŲ ARMATŪROS SKAIČIAVIMAS 30
5.1. IŠILGINĖS PAGRINDINĖS ARMATŪROS APSKAIČIAVIMAS 30
5.2.5.2. SKERSINĖS ARMATŪROS SKAIČIAVIMAS. 32
6. LITERATŪROS SĄRAŠAS 34

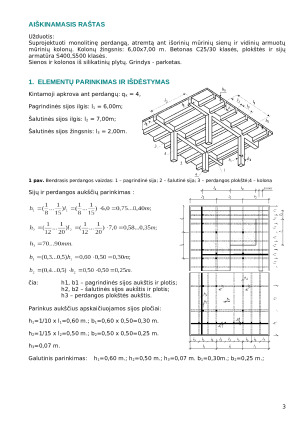

AIŠKINAMASIS RAŠTAS
Užduotis:
Suprojektuoti monolitinę perdangą, atremtą ant išorinių mūrinių sienų ir vidinių armuotų
mūrinių kolonų. Kolonų žingsnis: 6,00x7,00 m. Betonas C25/30 klasės, plokštės ir sijų
armatūra S400,S500 klasės.
Sienos ir kolonos iš silikatinių plytų. Grindys - parketas.
1. ELEMENTŲ PARINKIMAS IR IŠDĖSTYMAS
Kintamoji apkrova ant perdangų: qk = 4, kN/m2;
Pagrindinės sijos ilgis: l1 = 6,00m;
Šalutinės sijos ilgis: l2 = 7,00m;
Šalutinės sijos žingsnis: l3 = 2,00m.
1 pav. Bendrasis perdangos vaizdas: 1 – pagrindinė sija; 2 – šalutinė sija; 3 – perdangos plokštė;4 – kolona
Sijų ir perdangos aukščių parinkimas :
čia: h1, b1 – pagrindinės sijos aukštis ir plotis;
h2, b2 – šalutinės sijos aukštis ir plotis;
h3 – perdangos plokštės aukštis.
Parinkus aukščius apskaičiuojamos sijos pločiai:
h1=1/10 x l1=0,60 m.; b1=0,60 x 0,50=0,30 m.
h2=1/15 x l2=0,50 m.; b2=0,50 x 0,50=0,25 m.
h3=0,07 m.
Galutinis parinkimas:h1=0,60 m.; h2=0,50 m.; h3=0,07 m. b1=0,30m.; b2=0,25 m.;

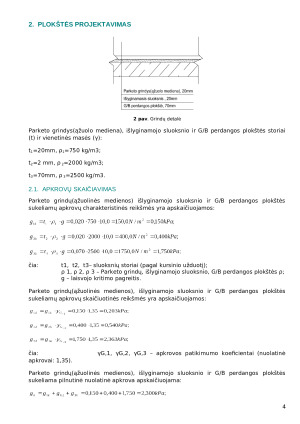

2. PLOKŠTĖS PROJEKTAVIMAS
2 pav. Grindų detalė
Parketo grindys(ąžuolo mediena), išlyginamojo sluoksnio ir G/B perdangos plokštės storiai
(t) ir vienetinės masės (γ):
t1=20mm, ρ 1=750 kg/m3;
t2=2 mm, ρ 2=2000 kg/m3;
t3=70mm, ρ 3=2500 kg/m3.
2.1.APKROVŲ SKAIČIAVIMAS
Parketo grindų(ąžuolinės medienos) išlyginamojo sluoksnio ir G/B perdangos plokštės
sukeliamų apkrovų charakteristinės reikšmės yra apskaičiuojamos:
čia: t1, t2, t3– sluoksnių storiai (pagal kursinio užduotį);
ρ 1, ρ 2, ρ 3 – Parketo grindų, išlyginamojo sluoksnio, G/B perdangos plokštės ρ;
g – laisvojo kritimo pagreitis.
Parketo grindų(ąžuolinės medienos), išlyginamojo sluoksnio ir G/B perdangos plokštės
sukeliamų apkrovų skaičiuotinės reikšmės yra apskaičiuojamos:
čia: γG,1, γG,2, γG,3 – apkrovos patikimumo koeficientai (nuolatinė
apkrovai: 1,35).
Parketo grindų(ąžuolinės medienos), išlyginamojo sluoksnio ir G/B perdangos plokštės
sukeliama pilnutinė nuolatinė apkrova apskaičiuojama:

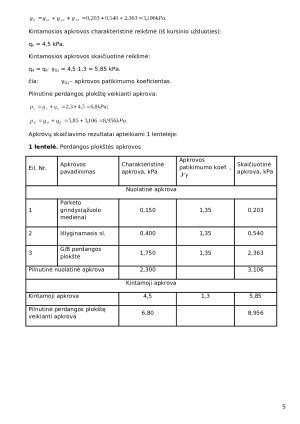

Kintamosios apkrovos charakteristinė reikšmė (iš kursinio užduoties):
qk = 4,5 kPa.
