GELŽBETONINĖS MONOLITINĖS SIJINĖS PERDANGOS PROJEKTAVIMAS

Ištrauka

Kursinis projektas
GELŽBETONINĖS MONOLITINĖS SIJINĖS PERDANGOS

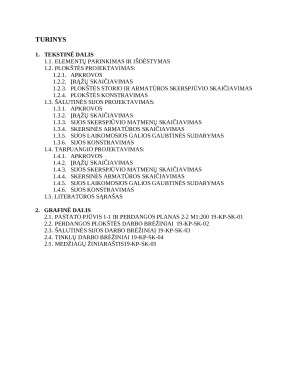

TURINYS
1. TEKSTINĖ DALIS
1.1. ELEMENTŲ PARINKIMAS IR IŠDĖSTYMAS
1.2. PLOKŠTĖS PROJEKTAVIMAS:
1.2.1. APKROVOS
1.2.2. ĮRĄŽŲ SKAIČIAVIMAS
1.2.3. PLOKŠTĖS STORIO IR ARMATŪROS SKERSPJŪVIO SKAIČIAVIMAS
1.2.4. PLOKŠTĖS KONSTRAVIMAS
1.3. ŠALUTINĖS SIJOS PROJEKTAVIMAS:
1.3.1. APKROVOS
1.3.2. ĮRĄŽŲ SKAIČIAVIMAS
1.3.3. SIJOS SKERSPJŪVIO MATMENŲ SKAIČIAVIMAS
1.3.4. SKERSINĖS ARMATŪROS SKAIČIAVIMAS
1.3.5. SIJOS LAIKOMOSIOS GALIOS GAUBTINĖS SUDARYMAS
1.3.6. SIJOS KONSTRAVIMAS
1.4. TARPUANGIO PROJEKTAVIMAS:
1.4.1. APKROVOS
1.4.2. ĮRĄŽŲ SKAIČIAVIMAS
1.4.3. SIJOS SKERSPJŪVIO MATMENŲ SKAIČIAVIMAS
1.4.4. SKERSINĖS ARMATŪROS SKAIČIAVIMAS
1.4.5. SIJOS LAIKOMOSIOS GALIOS GAUBTINĖS SUDARYMAS
1.4.6. SIJOS KONSTRAVIMAS
1.5. LITERATŪROS SĄRAŠAS
2. GRAFINĖ DALIS
2.1. PASTATO PJŪVIS 1-1 IR PERDANGOS PLANAS 2-2 M1:200 19-KP-SK-01
2.2. PERDANGOS PLOKŠTĖS DARBO BRĖŽINIAI 19-KP-SK-02
2.3. ŠALUTINĖS SIJOS DARBO BRĖŽINIAI 19-KP-SK-03
2.4. TINKLŲ DARBO BRĖŽINIAI 19-KP-SK-04
2.5. MEDŽIAGŲ ŽINIARAŠTIS19-KP-SK-05

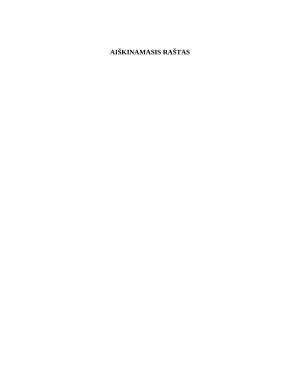

AIŠKINAMASIS RAŠTAS

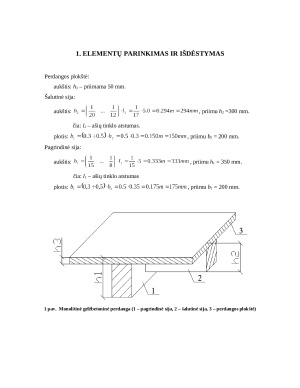

1. ELEMENTŲ PARINKIMAS IR IŠDĖSTYMAS
Perdangos plokštė:
aukštis: h3 – priimama 50 mm.
Šalutinė sija:
aukštis: , priimu h2 =300 mm.
čia: l2 – ašių tinklo atstumas.
plotis: , priimu b2 = 200 mm.
Pagrindinė sija:
aukštis: , priimu h1 = 350 mm.
čia: l1 – ašių tinklo atstumas
plotis: , priimu b1 = 200 mm.
1 pav. Monolitinė gelžbetoninė perdanga (1 – pagrindinė sija, 2 – šalutinė sija, 3 – perdangos plokštė)

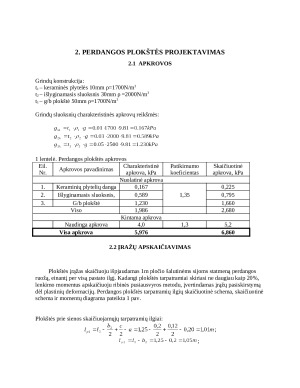

2. PERDANGOS PLOKŠTĖS PROJEKTAVIMAS
2.1 APKROVOS
Grindų konstrukcija:
t1 – keraminės plytelės 10mm ρ=1700N/m3
t2 – išlyginamasis sluoksnis 30mm ρ =2000N/m3
t1 – g/b plokštė 50mm ρ=1700N/m3
Grindų sluoksnių charakteristinės apkrovų reikšmės:
