Gelžbetoninės konstrukcijos. Laboratorinių darbų ataskaitos

Ištrauka

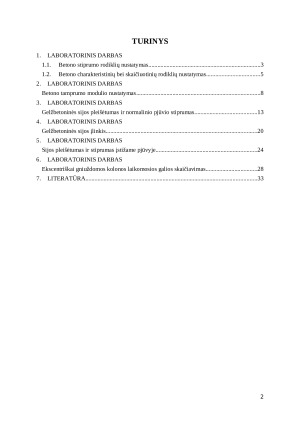

TURINYS
1. LABORATORINIS DARBAS
1.1. Betono stiprumo rodiklių nustatymas 3
1.2. Betono charakteristinių bei skaičiuotinių rodiklių nustatymas 5
2. LABORATORINIS DARBAS
Betono tamprumo modulio nustatymas 8
3. LABORATORINIS DARBAS
Gelžbetoninės sijos pleišėtumas ir normalinio pjūvio stiprumas 13
4. LABORATORINIS DARBAS
Gelžbetoninės sijos įlinkis 20
5. LABORATORINIS DARBAS
Sijos pleišėtumas ir stiprumas įstižame pjūvyje 24
6. LABORATORINIS DARBAS
Ekscentriškai gniuždomos kolonos laikomosios galios skaičiavimas 28
7. LITERATŪRA 33

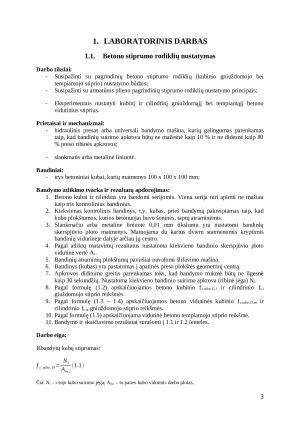

1. LABORATORINIS DARBAS
1.1. Betono stiprumo rodiklių nustatymas
Darbo tikslai:
-Susipažinti su pagrindinių betono stiprumo rodiklių (kubinio gniuždomojo bei
tempiamojo stiprio) nustatymo būdais;
-Susipažinti su armatūros plieno pagrindinių stiprumo rodiklių nustatymo principais;
-Eksperimentais nustatyti kubinį ir cilindrinį gniuždomąjį bei tempiamąjį betono
vidutinius stiprius.
Prietaisai ir mechanizmai:
-hidraulinis presas arba universali bandymo mašina, kurių galingumas parenkamas
taip, kad bandinių suirimo apkrova būtų ne mažesnė kaip 10 % ir ne didesnė kaip 80% preso ribinės apkrovos;
-slankmatis arba metalinė liniuotė.
Bandiniai:
-trys betoniniai kubai, kurių matmenys 100 x 100 x 100 mm;
Bandymo atlikimo tvarka ir rezultatų apdorojimas:
1. Betono kubai ir cilindras yra bandomi serijomis. Viena serija turi apimti ne mažiau
kaip tris kontrolinius bandinius.
2. Kiekvienas kontrolinis bandinys, t.y. kubas, prieš bandymą pakreipiamas taip, kad
kubo plokštumos, kurios betonuojat buvo šoninės, taptų atraminėmis.
3. Slankmačiu arba metaline liniuote 0,01 mm tikslumu yra nustatomi bandinių
skerspjūvio ploto matmenys. Matuojama du kartus dviem statmenomis kryptimis
bandinių vidurinėje dalyje arčiau jų centro.
4. Pagal atliktų matavimų rezultatus nustatoma kiekvieno bandinio skerspjūvio ploto
vidutinė vertė Ac.
5. Bandinių atraminių plokštumų paviršiai nuvalomi šlifavimo mašina.
6. Bandinys (kubas) yra pastatomas į apatinės preso plokštės geometrinį centrą.
7. Apkrovos didinimo greitis parenkamas toks, kad bandymo trukmė būtų ne ilgesnė
kaip 30 sekundžių. Nustatoma kiekvieno bandinio suirimo apkrova (ribinė jėga) Ni.
8. Pagal formulę (1.2) apskaičiuojamos betono kubinio fc,cube,15,i ir cilindrinio fc,i
giuždomojo stiprio reikšmės.
9. Pagal formulę (1.3 – 1.4) apskaičiuojamos betono vidutinės kubinio fc,cube,15,m ir
cilindrinio fc,m gniuždomojo stiprio reikšmės.
10. Pagal formulę (1.5) apskaičiuojama vidutinė betono tempiamojo stiprio reikšmė.
11. Bandymo ir skaičiavimo rezultatai surašomi į 1.1 ir 1.2 lenteles.
