Gelžbetoninės konstrukcijos. Laboratorinių darbų ataskaitos.

Ištrauka

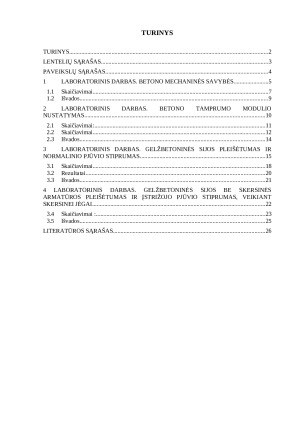

TURINYS
TURINYS 2

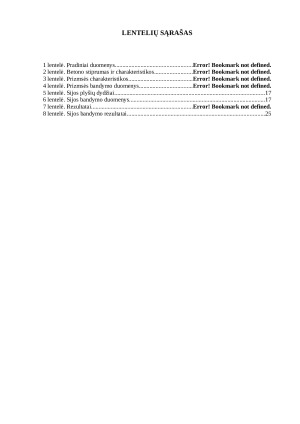

LENTELIŲ SĄRAŠAS 3

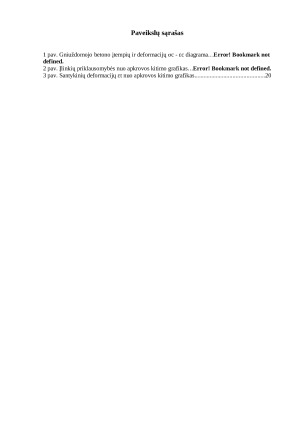

PAVEIKSLŲ SĄRAŠAS 4
1 LABORATORINIS DARBAS. BETONO MECHANINĖS SAVYBĖS. 5

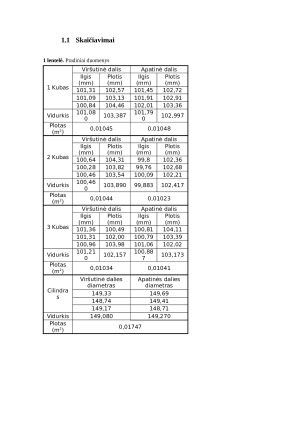

1.1 Skaičiavimai 7

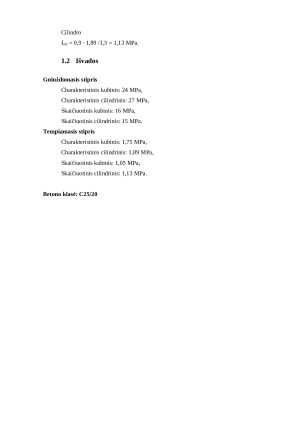

1.2 Išvados 9

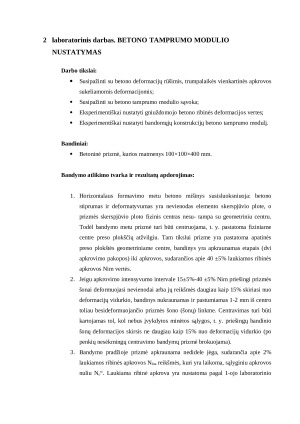

2 LABORATORINIS DARBAS. BETONO TAMPRUMO MODULIO
NUSTATYMAS 10
2.1 Skaičiavimai: 11
2.2 Skaičiavimai 12
2.3 Išvados 14
3 LABORATORINIS DARBAS. GELŽBETONINĖS SIJOS PLEIŠĖTUMAS IR
NORMALINIO PJŪVIO STIPRUMAS 15
3.1 Skaičiavimai 18
3.2 Rezultatai 20
3.3 Išvados 21
4 LABORATORINIS DARBAS. GELŽBETONINĖS SIJOS BE SKERSINĖS
ARMATŪROS PLEIŠĖTUMAS IR ĮSTRIŽOJO PJŪVIO STIPRUMAS, VEIKIANT
SKERSINEI JĖGAI 22
3.4 Skaičiavimai : 23
3.5 Išvados 25
LITERATŪROS SĄRAŠAS 26

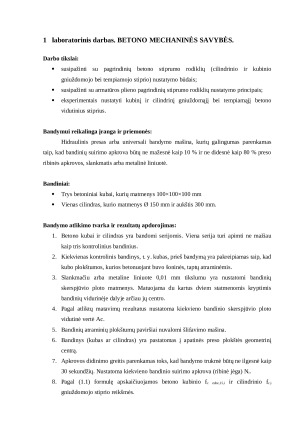

1 laboratorinis darbas. BETONO MECHANINĖS SAVYBĖS.
Darbo tikslai:
susipažinti su pagrindinių betono stiprumo rodiklių (cilindrinio ir kubinio
gniuždomojo bei tempiamojo stiprio) nustatymo būdais;
susipažinti su armatūros plieno pagrindinių stiprumo rodiklių nustatymo principais;
eksperimentais nustatyti kubinį ir cilindrinį gniuždomąjį bei tempiamąjį betono
vidutinius stiprius.
Bandymui reikalinga įranga ir priemonės:
Hidraulinis presas arba universali bandymo mašina, kurių galingumas parenkamas
taip, kad bandinių suirimo apkrova būtų ne mažesnė kaip 10 % ir ne didesnė kaip 80 % preso
ribinės apkrovos, slankmatis arba metalinė liniuotė.
Bandiniai:
Trys betoniniai kubai, kurių matmenys 100×100×100 mm
Vienas cilindras, kurio matmenys Ø 150 mm ir aukštis 300 mm.
Bandymo atlikimo tvarka ir rezultatų apdorojimas:
1. Betono kubai ir cilindras yra bandomi serijomis. Viena serija turi apimti ne mažiau
kaip tris kontrolinius bandinius.
2. Kiekvienas kontrolinis bandinys, t. y. kubas, prieš bandymą yra pakreipiamas taip, kad
kubo plokštumos, kurios betonuojant buvo šoninės, taptų atraminėmis.
3. Slankmačiu arba metaline liniuote 0,01 mm tikslumu yra nustatomi bandinių
skerspjūvio ploto matmenys. Matuojama du kartus dviem statmenomis kryptimis
bandinių vidurinėje dalyje arčiau jų centro.
4. Pagal atliktų matavimų rezultatus nustatoma kiekvieno bandinio skerspjūvio ploto
vidutinė vertė Ac.
5. Bandinių atraminių plokštumų paviršiai nuvalomi šlifavimo mašina.
6. Bandinys (kubas ar cilindras) yra pastatomas į apatinės preso plokštės geometrinį
centrą.
7. Apkrovos didinimo greitis parenkamas toks, kad bandymo trukmė būtų ne ilgesnė kaip
30 sekundžių. Nustatoma kiekvieno bandinio suirimo apkrova (ribinė jėga) Ni.
8. Pagal (1.1) formulę apskaičiuojamos betono kubinio fc cube,15,i ir cilindrinio fc,i
gniuždomojo stiprio reikšmės.

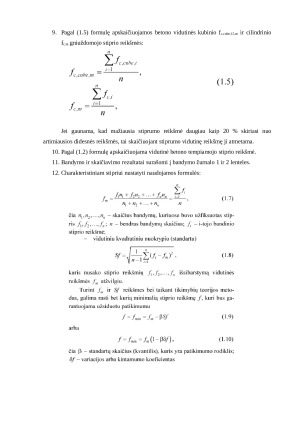

9. Pagal (1.5) formulę apskaičiuojamos betono vidutinės kubinio fc,cube,15,m ir cilindrinio
fc,m gniuždomojo stiprio reikšmės:
Jei gaunama, kad mažiausia stiprumo reikšmė daugiau kaip 20 % skiriasi nuo
artimiausios didesnės reikšmės, tai skaičiuojant stiprumo vidutinę reikšmę ji atmetama.
10. Pagal (1.2) formulę apskaičiuojama vidutinė betono tempiamojo stiprio reikšmė.
11. Bandymo ir skaičiavimo rezultatai surašomi į bandymo žurnalo 1 ir 2 lenteles.

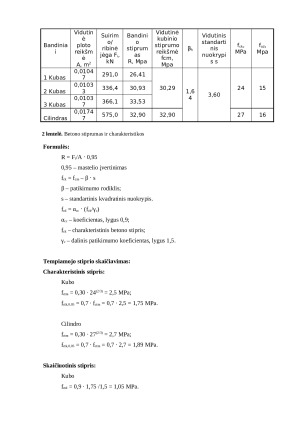

12. Charakteristiniam stipriui nustatyti naudojamos formulės:
