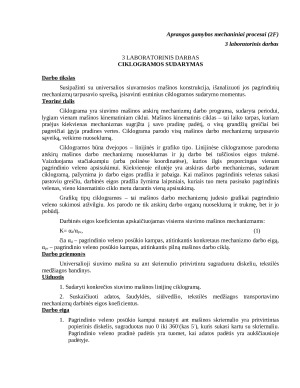

LABORATORINIS DARBAS
CIKLOGRAMOS SUDARYMAS

Darbo tikslas
Susipažinti su universalios siuvamosios mašinos konstrukcija, išanalizuoti jos pagrindinių
mechanizmų tarpusavio sąveiką, įsisavinti esminius ciklogramos sudarymo momentus.

Teorinė dalis
Ciklograma yra siuvimo mašinos atskirų mechanizmų darbo programa, sudaryta periodui,
lygiam vienam mašinos kinematiniam ciklui. Mašinos kinematinis ciklas – tai laiko tarpas, kuriam
praėjus kiekvienas mechanizmas sugrįžta į savo pradinę padėtį, o visų grandžių greičiai bei
pagreičiai įgyja pradines vertes. Ciklograma parodo visų mašinos darbo mechanizmų tarpusavio
sąveiką, veikimo nuoseklumą.

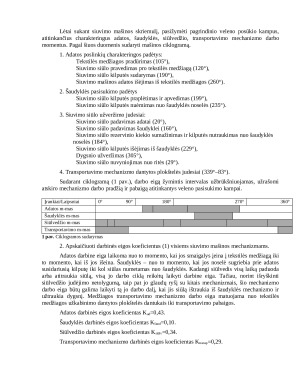

Ciklogramos būna dvejopos – linijinės ir grafiko tipo. Linijinėse ciklogramose parodoma
atskirų mašinos darbo mechanizmų nuoseklumas ir jų darbo bei tuščiosios eigos trukmė.
Vaizduojama stačiakampiu (arba polinėse koordinatėse), kurios ilgis proporcingas vienam
pagrindinio veleno apsisukimui. Kiekvienoje eilutėje yra atskiras darbo mechanizmas, sudarant
ciklogramą, pažymima jo darbo eigos pradžia ir pabaiga. Kai mašinos pagrindinis velenas sukasi
pastoviu greičiu, darbinės eigos pradžia žymima laipsniais, kuriais tuo metu pasisuko pagrindinis
velenas, vieno kinematinio ciklo metu darantis vieną apsisukimą.
Grafikų tipų ciklogramos – tai mašinos darbo mechanizmų judesio grafikai pagrindinio
veleno sukimosi atžvilgiu. Jos parodo ne tik atskirų darbo organų nuoseklumą ir trukmę, bet ir jo
pobūdį.
