BALDŲ GAMYBOS PASKIRTIES PASTATO SU ADMINISTRACINĖMIS PATALPOMIS KLAIPĖDOS R. LAISTŲ K. STARIŠKĖS G.5. STATYBOS PROJEKTAS

Ištrauka

BALDŲ GAMYBOS PASKIRTIES PASTATO SU ADMINISTRACINĖMIS PATALPOMIS KLAIPĖDOS R. LAISTŲ K. STARIŠKĖS G.5. STATYBOS PROJEKTAS
Profesinio bakalauro baigiamasis darbas

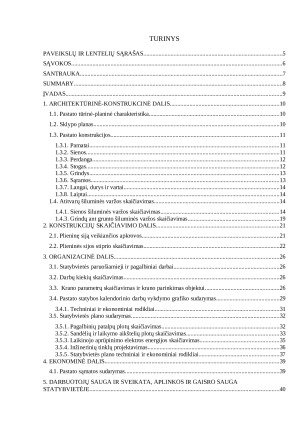

TURINYS
PAVEIKSLŲ IR LENTELIŲ SĄRAŠAS 5
SĄVOKOS 6
SANTRAUKA 7
SUMMARY 8
ĮVADAS 9
1. ARCHITEKTŪRINĖ-KONSTRUKCINĖ DALIS 10
1.1. Pastato tūrinė-planinė charakteristika 10
1.2. Sklypo planas 10
1.3. Pastato konstrukcijos 11
1.3.1. Pamatai 11
1.3.2. Sienos 11
1.3.3. Perdanga 12
1.3.4. Stogas 12
1.3.5. Grindys 13
1.3.6. Sąramos 13
1.3.7. Langai, durys ir vartai 14
1.3.8. Laiptai 14
1.4. Atitvarų šiluminės varžos skaičiavimas 14
1.4.1. Sienos šiluminės varžos skaičiavimas 14
1.4.3. Grindų ant grunto šiluminės varžos skaičiavimas 19
2. KONSTRUKCIJŲ SKAIČIAVIMO DALIS 21
2.1. Plieninę siją veikiančios apkrovos 21
2.2. Plieninės sijos stiprio skaičiavimas 22
3. ORGANIZACINĖ DALIS 26
3.1. Statybvietės paruošiamieji ir pagalbiniai darbai 26
3.2. Darbų kiekių skaičiavimas 26
3.3. Krano parametrų skaičiavimas ir krano parinkimas objektui 26
3.4. Pastato statybos kalendorinio darbų vykdymo grafiko sudarymas 29
3.4.1. Techniniai ir ekonominiai rodikliai 31
3.5. Statybvietės plano sudarymas 32
3.5.1. Pagalbinių patalpų plotų skaičiavimas 32
3.5.2. Sandėlių ir laikymo aikštelių plotų skaičiavimas 33
3.5.3. Laikinojo aprūpinimo elektros energijos skaičiavimas 35
3.5.4. Inžinerinių tinklų projektavimas 36
3.5.5. Statybvietės plano techniniai ir ekonominiai rodikliai 37
4. EKONOMINĖ DALIS 39
4.1. Pastato sąmatos sudarymas 39

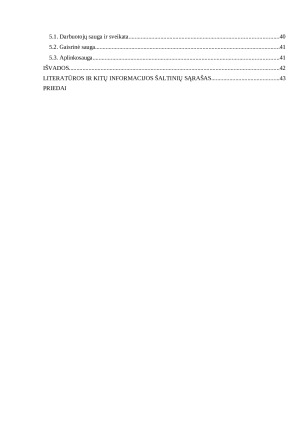

5. DARBUOTOJŲ SAUGA IR SVEIKATA, APLINKOS IR GAISRO SAUGA
STATYBVIETĖJE 40
5.1. Darbuotojų sauga ir sveikata 40
5.2. Gaisrinė sauga 41
5.3. Aplinkosauga 41
IŠVADOS 42
LITERATŪROS IR KITŲ INFORMACIJOS ŠALTINIŲ SĄRAŠAS 43
PRIEDAI

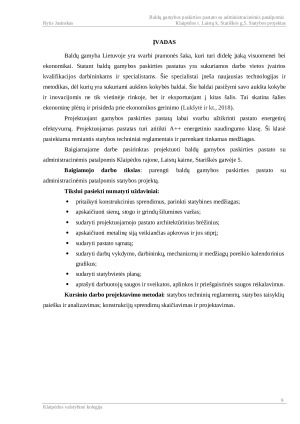

ĮVADAS
Baldų gamyba Lietuvoje yra svarbi pramonės šaka, kuri turi didelę įtaką visuomenei bei
ekonomikai. Statant baldų gamybos paskirties pastatus yra sukuriamos darbo vietos įvairios
kvalifikacijos darbininkams ir specialistams. Šie specialistai įneša naujausias technologijas ir
metodikas, dėl kurių yra sukuriami aukštos kokybės baldai. Šie baldai pasižymi savo aukšta kokybe
ir inovacijomis ne tik vietinėje rinkoje, bet ir eksportuojant į kitas šalis. Tai skatina šalies
ekonominę plėtrą ir prisideda prie ekonomikos gerinimo (Lukšytė ir kt., 2018).
Projektuojant gamybos paskirties pastatą labai svarbu užtikrinti pastato energetinį
efektyvumą. Projektuojamas pastatas turi atitikti A++ energetinio naudingumo klasę. Ši klasė
pasiekiama remiantis statybos techniniai reglamentais ir parenkant tinkamas medžiagas.
Baigiamajame darbe pasirinktas projektuoti baldų gamybos paskirties pastato su
administracinėmis patalpomis Klaipėdos rajone, Laistų kaime, Stariškės gatvėje 5.
Baigiamojo darbo tikslas: parengti baldų gamybos paskirties pastato su
administracinėmis patalpomis statybos projektą.
Tikslui pasiekti numatyti uždaviniai:
pritaikyti konstrukcinius sprendimus, parinkti statybines medžiagas;
apskaičiuoti sienų, stogo ir grindų šilumines varžas;
sudaryti projektuojamojo pastato architektūrinius brėžinius;
apskaičiuoti metalinę siją veikiančias apkrovas ir jos stiprį;
sudaryti pastato sąmatą;
sudaryti darbų vykdymo, darbininkų, mechanizmų ir medžiagų poreikio kalendorinius grafikus;
sudaryti statybvietės planą;
aprašyti darbuotojų saugos ir sveikatos, aplinkos ir priešgaisrinės saugos reikalavimus.
Kursinio darbo projektavimo metodai: statybos techninių reglamentų, statybos taisyklių
paieška ir analizavimas; konstrukcijų sprendimų skaičiavimas ir projektavimas.

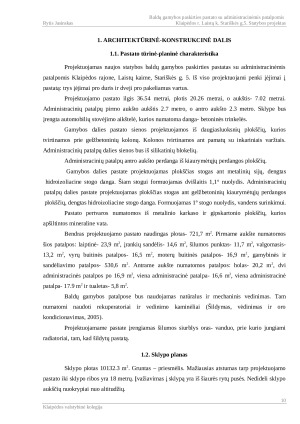

1. ARCHITEKTŪRINĖ-KONSTRUKCINĖ DALIS
1.1. Pastato tūrinė-planinė charakteristika
Projektuojamas naujos statybos baldų gamybos paskirties pastatas su administracinėmis
patalpomis Klaipėdos rajone, Laistų kaime, Stariškės g. 5. Iš viso projektuojami penki įėjimai į
pastatą: trys įėjimai pro duris ir dveji pro pakeliamus vartus.
Projektuojamo pastato ilgis 36.54 metrai, plotis 20.26 metrai, o aukštis- 7.02 metrai.
Administracinių patalpų pirmo aukšto aukštis 2.7 metro, o antro aukšto 2.3 metro. Sklype bus
įrengta automobilių stovėjimo aikštelė, kurios numatoma danga- betoninės trinkelės.
Gamybos dalies pastato sienos projektuojamos iš daugiasluoksnių plokščių, kurios
tvirtinamos prie gelžbetoninių kolonų. Kolonos tvirtinamos ant pamatų su inkariniais varžtais.
Administracinių patalpų dalies sienos bus iš silikatinių blokelių.
Administracinių patalpų antro aukšto perdanga iš kiaurymėtųjų perdangos plokščių.
Gamybos dalies pastate projektuojamas plokščias stogas ant metalinių sijų, dengtas
hidroizoliacine stogo danga. Šiam stogui formuojamas dvišlaitis 1,1° nuolydis. Administracinių
patalpų dalies pastate projektuojamas plokščias stogas ant gelžbetoninių kiaurymėtųjų perdangos
plokščių, dengtas hidroizoliacine...
