Gelžbetoninės ir mūrinės konstrukcijos

Ištrauka

VILNIAUS GEDIMINO TECHNIKOS UNIVERSITETAS
STATYBOS FAKULTETAS
STATYBOS VALDYMO IR NEKILNOJAMO TURTO KATEDRA
NAMŲ DARBAS
Gelžbetoninės ir mūrinės konstrukcijos
Uždaviniai

TURINYS

1 UŽDAVINYS. Stačiakampio skerpjūvio sijos laikomoji galia...............................................3

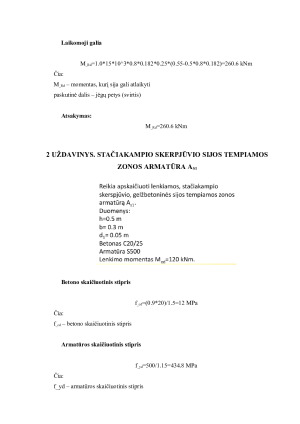

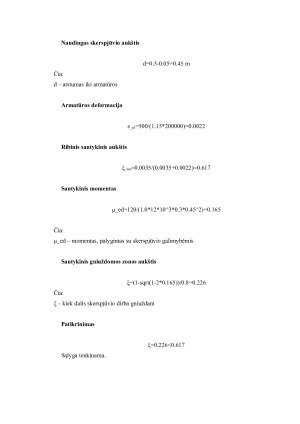

2 UŽDAVINYS. Stačiakampio skerpjūvio sijos tempiamos zonos armatūra AS1......................5

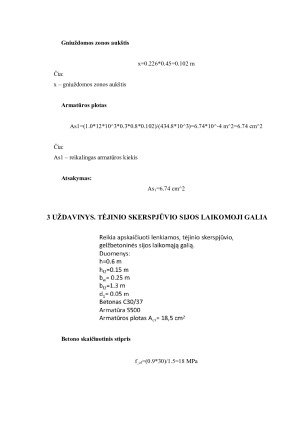

3 UŽDAVINYS. Tėjinio skerspjūvio sijos laikomoji galia........................................................7

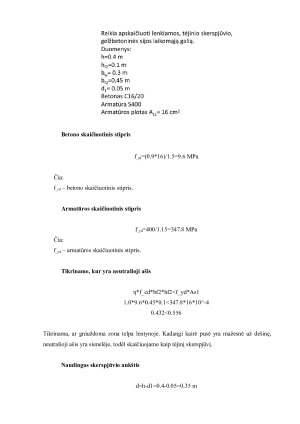

4 UŽDAVINYS. Tėjinio skerspjūvio sijos laikomoji galia........................................................9
5 UŽDAVINYS. Tėjinio skerspjūvio sijos tempiamos zonos armatūra AS1.............................12
6 UŽDAVINYS. Tėjinio skerspjūvio sijos tempiamos zonos armatūra AS1.............................14

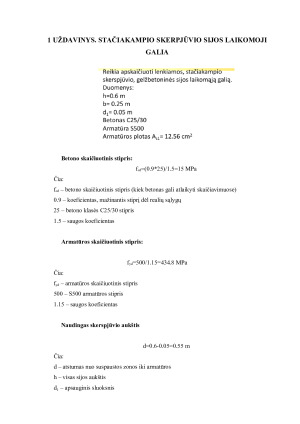

1 UŽDAVINYS. STAČIAKAMPIO SKERPJŪVIO SIJOS LAIKOMOJI
GALIA
Betono skaičiuotinis stipris:
fcd=(0.9*25)/1.5=15 MPa
Čia:
fcd – betono skaičiuotinis stipris (kiek betonas gali atlaikyti skaičiavimuose)
0.9 – koeficientas, mažinantis stiprį dėl realių sąlygų
25 – betono klasės C25/30 stipris
1.5 – saugos koeficientas
Armatūros skaičiuotinis stipris:
fyd=500/1.15=434.8 MPa
Čia:
fyd – armatūros skaičiuotinis stipris
500 – S500 armatūros stipris
