Laboratorinis darbas nr. 3
Vienpolis tranzistorius.
Bendraištakė stiprinimo pakopa

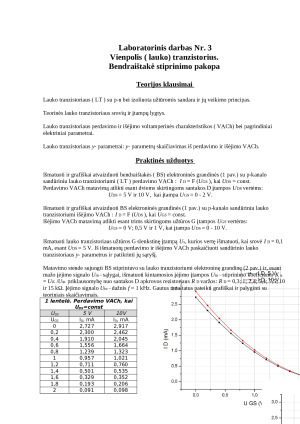

Laboratorinis darbas Nr. 3
Vienpolis ( lauko) tranzistorius.
Bendraištakė stiprinimo pakopa
Teorijos klausimai
Lauko tranzistoriaus ( LT ) su p-n bei izoliuota užtūromis sandara ir jų veikimo principas.
Teorinės lauko tranzistoriaus srovių ir įtampų lygtys.
Lauko tranzistoriaus perdavimo ir išėjimo voltamperinės charakteristikos ( VACh) bei pagrindiniai
elektriniai parametrai.
Lauko tranzistoriaus y- parametrai: y- parametrų skaičiavimas iš perdavimo ir išėjimo VACh.
Praktinės užduotys
Išmatuoti ir grafiškai atvaizduoti bendraištakės ( BS) elektroninės grandinės (1 pav.) su p-kanalo
sandūriniu lauko tranzistoriumi ( LT ) perdavimo VACh : I D = F (UGS ), kai UDS = const.
Perdavimo VACh matavimą atlikti esant dviems skirtingoms santakos D įtampos UDS vertėms:
UDS = 5 V ir 10 V, kai įtampa UGS = 0 - 2 V.

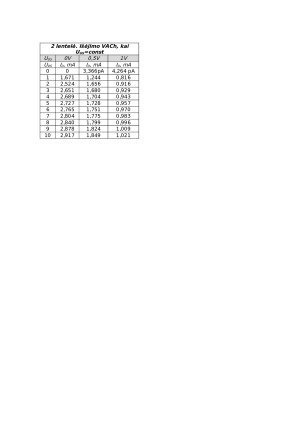

Išmatuoti ir grafiškai atvaizduoti BS elektroninės grandinės (1 pav.) su p-kanalo sandūriniu lauko
tranzistoriumi išėjimo VACh : I D = F (UDS ), kai UGS = const.
Išėjimo VACh matavimą atlikti esant trims skirtingoms užtūros G įtampos UGS vertėms:
UGS = 0 V; 0,5 V ir 1 V, kai įtampa UDS = 0 - 10 V.
Išmatuoti lauko tranzistoriaus užtūros G slenkstinę įtampą Us, kurios vertę išmatuoti, kai srovė I D = 0,1
mA, esant UDS = 5 V. Iš išmatuotų perdavimo ir išėjimo VACh paskaičiuoti sandūrinio lauko
tranzistoriaus y- parametrus ir patikrinti jų sąryšį.
Matavimo stende sujungti BS stiprintuvo su lauko tranzistoriumi elektroninę grandinę (2 pav.) ir, esant
mažo įėjimo signalo Uin ~ sąlygai, išmatuoti kintamosios įėjimo įtampos Uin ~ stiprinimo koeficiento K u
= Uiš /Uin priklausomybę nuo santakos D apkrovos rezistoriaus R D varžos: R D = 0,3; 1; 2,4; 5,1; 7,5; 10
ir 15 kΩ. Įėjimo signalo Uin ~ dažnis f = 1 kHz. Gautus rezultatus pateikti grafiškai ir palyginti su
teoriniais skaičiavimais.
