Vienfazis transformatorius

Ištrauka

Vaidotas Jockus TCI-06

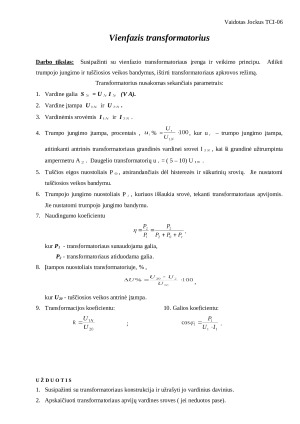

Vienfazis transformatorius
Darbo tikslas: Susipažinti su vienfazio transformatoriaus įrenga ir veikimo principu. Atlikti
trumpojo jungimo ir tuščiosios veikos bandymus, ištirti transformatoriaus apkrovos režimą.
Transformatorius nusakomas sekančiais parametrais:
1.Vardine galia S = UI (V A).
2.Vardine įtampa U ir U.
3.Vardinėmis srovėmis I ir I.
4.Trumpo jungimo įtampa, procentais , % = , kur u – trumpo jungimo įtampa,
atitinkanti antrinės transformatoriaus grandinės vardinei srovei I, kai ši grandinė užtrumpinta
ampermetru A. Daugelio transformatorių u= ( 5 – 10) U.
5.Tuščios eigos nuostoliais P, atsirandančiais dėl histerezės ir sūkurinių srovių. Jie nustatomi
tuščiosios veikos bandymu.
6.Trumpojo jungimo nuostoliais P, kuriuos iššaukia srovė, tekanti transformatoriaus apvijomis.
Jie nustatomi trumpojo jungimo bandymu.
7.Naudingumo koeficientu
,
kur P1 - transformatoriaus sunaudojama galia,
P2 - transformatoriaus atiduodama galia.
8.Įtampos nuostoliais transformatoriuje, % ,
,
kur U20 - tuščiosios veikos antrinė įtampa.
9.Transformacijos koeficientu: 10. Galios koeficientu:
; .

U Ž D U O T I S
1.Susipažinti su transformatoriaus konstrukcija ir užrašyti jo vardinius davinius.
2.Apskaičiuoti transformatoriaus apvijų vardines sroves ( jei neduotos pase).
