Vienanavio pramoninio pastato skersinio rėmo metalinių konstrukcijų projektavimas

Ištrauka

2 ASIS METALINIŲ KONSTRUKCIJŲ KURSINIS PROJEKTAS
Vienanavio pramoninio pastato skersinio rėmo metalinių konstrukcijų projektavimas

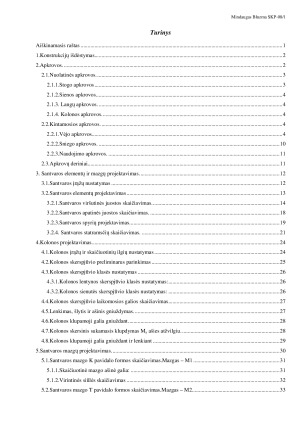

Turinys
Aiškinamasis raštas 1

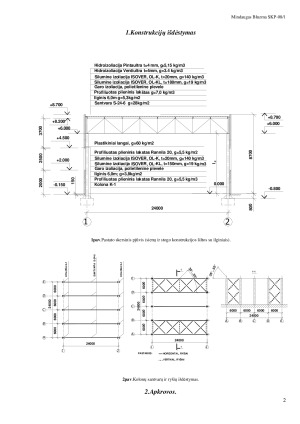

1. Konstrukcijų išdėstymas 2
2. Apkrovos. 2
2.1. Nuolatinės apkrovos. 3

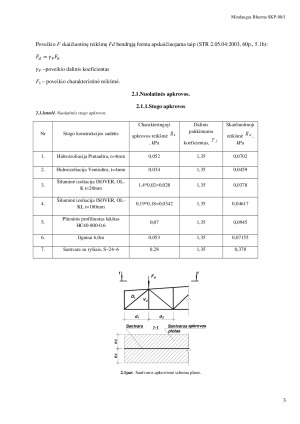

2.1.1. Stogo apkrovos 3

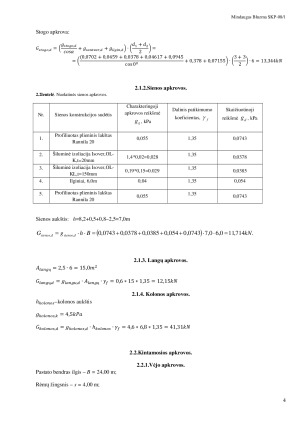

2.1.2. Sienos apkrovos. 4
2.1.3. Langų apkrovos. 4
2.1.4. Kolonos apkrovos. 4
2.2. Kintamosios apkrovos. 4

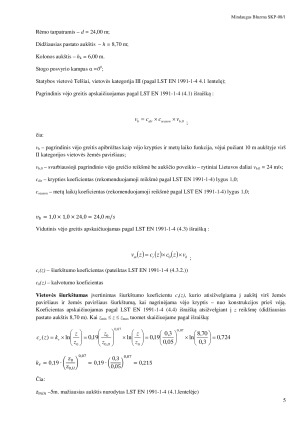

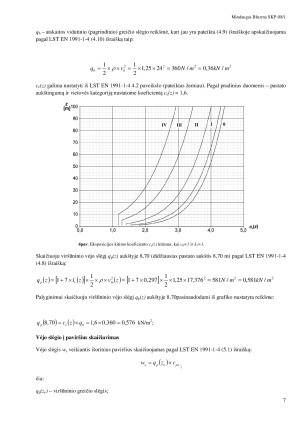

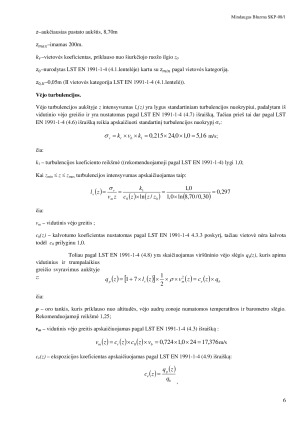

2.2.1. Vėjo apkrovos. 4
2.2.2. Sniego apkrovos. 10
2.2.3. Naudojimo apkrovos. 11
2.3. Apkrovų deriniai 11
3. Santvaros elementų ir mazgų projektavimas. 12
3.1. Santvaros įrąšų nustatymas 12
3.2. Santvaros elementų projektavimas 13
3.2.1. Santvaros viršutinės juostos skaičiavimas. 14
3.2.2. Santvaros apatinės juostos skaičiavimas. 18
3.2.3. Santvaros spyrių projektavimas. 19
3.2.4. Santvaros statramsčių skaičiavimas. 21
4. Kolonos projektavimas. 24
4.1. Kolonos įrąšų ir skaičiuotinių ilgių nustatymas 24
4.2. Kolonos skerspjūvio preliminarus parinkimas 25
4.3. Kolonos skerspjūvio klasės nustatymas 26
4.3.1. Kolonos lentynos skerspjūvio klasės nustatymas: 26
4.3.2. Kolonos sienutės skerspjūvio klasės nustatymas: 26
4.4. Kolonos skerspjūvio laikomosios galios skaičiavimas 27
4.5. Lenkimas, lytis ir ainis gniuždymas. 27
4.6. Kolonos klupamoji galia gniuždant 28
4.7. Kolonos skersinis sukamasis klupdymas My ašies atžvilgiu. 28
4.8. Kolonos klupamoji galia gniuždant ir lenkiant 29
5. Santvaros mazgų projektavimas. 30
5.1. Santvaros mazgo K pavidalo formos skaičiavimas. Mazgas M1 31
5.1.1. Skaičiuotinė mazgo ašinė galia: 31
5.1.2. Virintinės siūlės skaičiavimas 32
5.2. Santvaros mazgo T pavidalo formos skaičiavimas.Mazgas M2 33
5.2.1 Skaičiuotinė mazgo ašinė galia 33
5.2.2. Virintinės siūlės skaičiavimas 34
5.3.Santvaros mazgo K pavidalo formos skaičiavimas.Mazgas M3 35
5.3.1. Skaičiuotinė mazgo ašinė galia 35
5.3.2. Virintinės siūlės skaičiavimas 37
6. Santvaros apatinės juostos sujungimo su kolonos galvena projektavimas 37
6.1. Kerpmaoji galia 37
6.2. Glemžiamoji galia 38
6.3.Kertinės virintinės siūlės skaičiavimas 39
7. Kolonos pėdos standžios jungties skaičiavimas 40
8. Naudotos literatūros sąrašas: 43

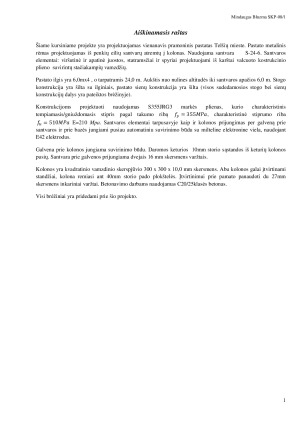

Aiškinamasis raštas
Šiame kursiniame projekte yra projektuojamas vienanavis pramoninis pastatas Telšių mieste. Pastato metalinis rėmas projektuojamas iš penkių eilių santvarų atremtų į kolonas. Naudojama santvara S-24-6. Santvaros elementai: viršutinė ir apatinė juostos, statramsčiai ir spyriai projektuojami iš karštai valcuoto kostrukcinio plieno suvirintų stačiakampių vamzdžių.
Pastato ilgis yra 6,0mx4 , o tarpatramis 24,0 m. Aukštis nuo nulines altitudės iki santvaros apačios 6,0 m. Stogo konstrukcija yra šilta su ilginiais, pastato sienų konstrukcija yra šilta (visos sudedamosios stogo bei sienų konstrukcijų dalys yra pateiktos brėžinyje).
Konstrukcijoms projektuoti naudojamas S355JRG3 mark ės plienas, kurio charakteristinis
tempiamasis/gniuždomasis stipris pagal takumo ribą
E=210 Mpa. Santvaros elementai tarpusavyje kaip ir kolonos prijungimas per galveną prie
santvaros ir prie bazės jungiami pusiau automatiniu suvirinimo būdu su milteline elektronine viela, naudojant
E42 elektrodus.
Galvena prie kolonos jungiama suvirinimo būdu. Daromos keturios 10mm storio sąstandos iš keturių kolonos
pusių. Santvara prie galvenos prijungiama dvejais 16 mm skersmens varžtais.
Kolonos yra kvadratinio vamzdinio skerspjūvio 300 x 300 x 10,0 mm skersmens. Abu kolonos galai įtvirtinami
standžiai, kolona remiasi ant 40mm storio pado plokštelės. Įtvirtinimui prie pamato panaudoti du 27mm
skersmens inkariniai varžtai. Betonavimo darbams naudojamas C20/25klasės betonas.
