VIDUTINIO SLĖGIO DUJOTIEKIO PROJEKTAVIMAS

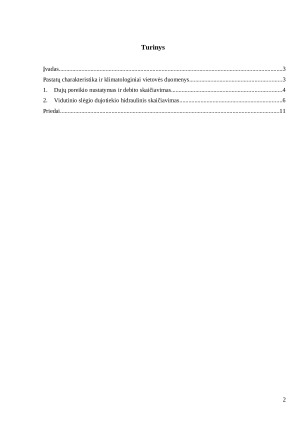

Turinys
Įvadas 3

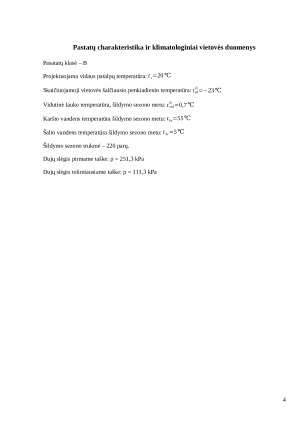

Pastatų charakteristika ir klimatologiniai vietovės duomenys 3

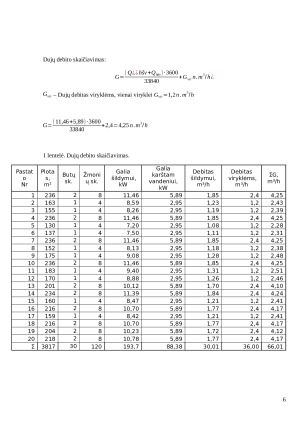

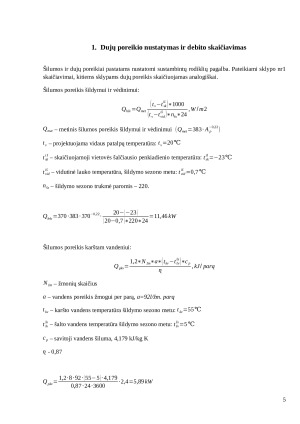

1.Dujų poreikio nustatymas ir debito skaičiavimas 4

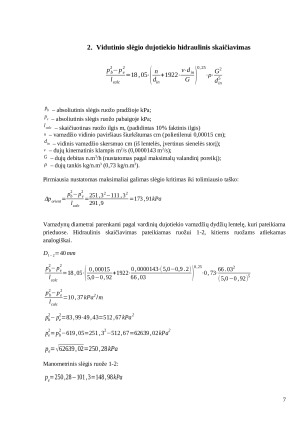

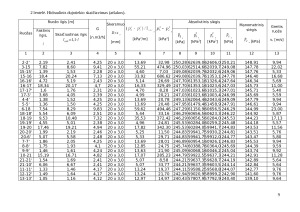

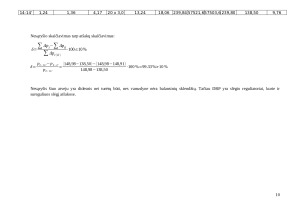

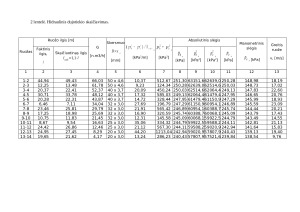

2.Vidutinio slėgio dujotiekio hidraulinis skaičiavimas 6
Priedai 11
2

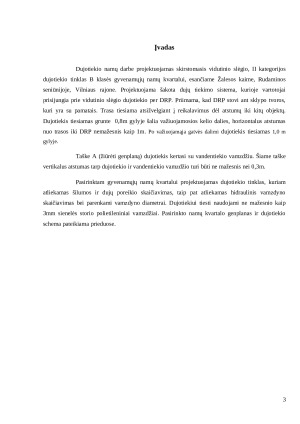

Įvadas
Dujotiekio namų darbe projektuojamas skirstomasis vidutinio slėgio, II kategorijos
dujotiekio tinklas B klasės gyvenamųjų namų kvartalui, esančiame Žalesos kaime, Rudaminos
seniūnijoje, Vilniaus rajone. Projektuojama šakota dujų tiekimo sistema, kurioje vartotojai
prisijungia prie vidutinio slėgio dujotiekio per DRP. Priimama, kad DRP stovi ant sklypo tvoros,
kuri yra su pamatais. Trasa tiesiama atsižvelgiant į reikalavimus dėl atstumų iki kitų objektų.
Dujotiekis tiesiamas grunte 0,8m gylyje šalia važiuojamosios kelio dalies, horizontalus atstumas
nuo trasos iki DRP nemažesnis kaip 1m. Po važiuojamąja gatvės dalimi dujotiekis tiesiamas 1,0 m
gylyje.
Taške A (žiūrėti genplaną) dujotiekis kertasi su vandentiekio vamzdžiu. Šiame taške
vertikalus atstumas tarp dujotiekio ir vandentiekio vamzdžio turi būti ne mažesnis nei 0,3m.
Pasirinktam gyvenamųjų namų kvartalui projektuojamas dujotiekio tinklas, kuriam
atliekamas šilumos ir dujų poreikio skaičiavimas, taip pat atliekamas hidraulinis vamzdyno
skaičiavimas bei parenkami vamzdyno diametrai. Dujotiekiui tiesti naudojami ne mažesnio kaip
3mm sienelės storio polietileniniai vamzdžiai. Pasirinkto namų kvartalo genplanas ir dujotiekio
schema pateikiama prieduose.
