Vandentvarka. Kompleksinis projektas

Ištrauka

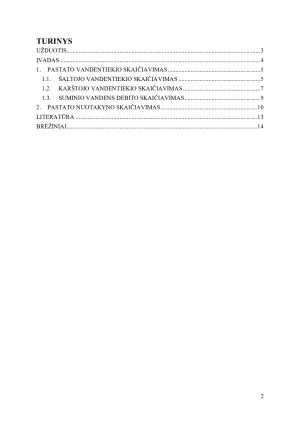

TURINYS
UŽDUOTIS 3
ĮVADAS 4

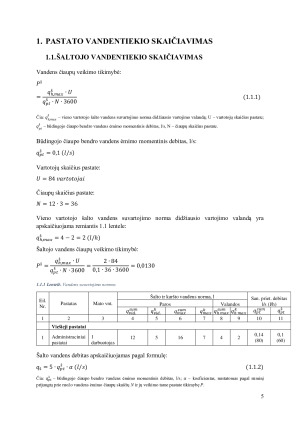

1. PASTATO VANDENTIEKIO SKAIČIAVIMAS 5

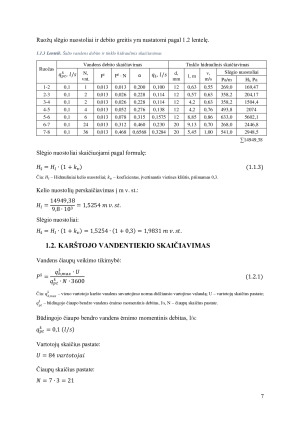

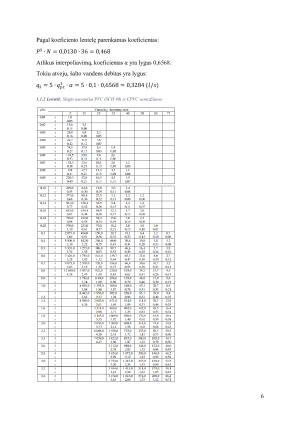

1.1. ŠALTOJO VANDENTIEKIO SKAIČIAVIMAS 5

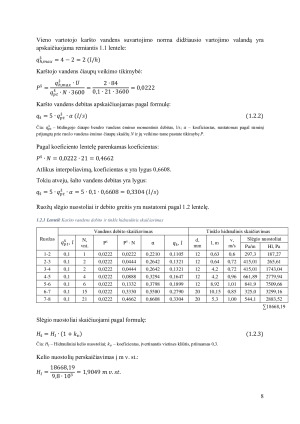

1.2. KARŠTOJO VANDENTIEKIO SKAIČIAVIMAS 7

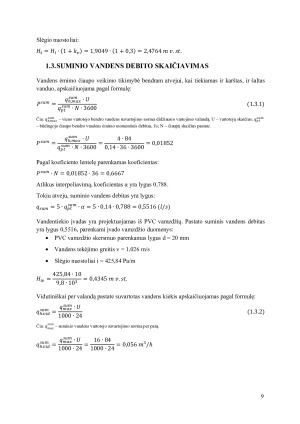

1.3. SUMINIO VANDENS DEBITO SKAIČIAVIMAS 9

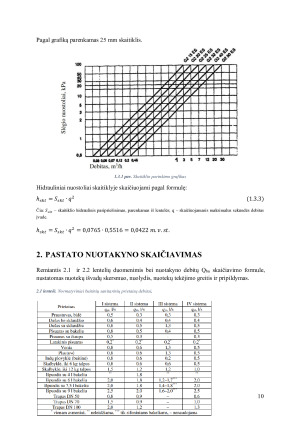

2. PASTATO NUOTAKYNO SKAIČIAVIMAS 10
LITERATŪRA 13
BRĖŽINIAI 14

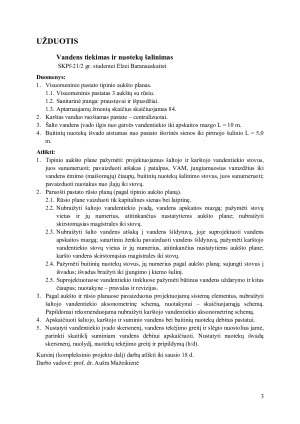

UŽDUOTIS
Vandens tiekimas ir nuotekų šalinimas
Duomenys:
1. Visuomeninio pastato tipinio aukšto planas.
1.1. Visuomeninis pastatas 3 aukštų su rūsiu.
1.2. Sanitarinė įranga: praustuvai ir išpuodžiai.
1.3. Aptarnaujamų žmonių skaičius skaičiuojamas 84.
2. Karštas vanduo ruošiamas pastate – centralizuotai.
3. Šalto vandens įvado ilgis nuo gatvės vandentiekio iki apskaitos mazgo L = 10 m.
4. Buitinių nuotekų išvado atstumas nuo pastato išorinės sienos iki pirmojo šulinio L = 5,0m.
Atlikti:
1. Tipinio aukšto plane pažymėti: projektuojamus šaltojo ir karštojo vandentiekio stovus,
juos sunumeruoti; pavaizduoti atšakas į patalpas, VAM, jungiamuosius vamzdžius iki
vandens ėmimo (maišomųjų) čiaupų, buitinių nuotekų šalinimo stovus, juos sunumeruoti;
pavaizduoti nuotakus nuo įlajų iki stovų.
2. Paruošti pastato rūsio planą (pagal tipinio aukšto planą).
2.1. Rūsio plane vaizduoti tik kapitalines sienas bei laiptinę.
2.2. Nubraižyti šaltojo vandentiekio įvadą, vandens apskaitos mazgą; pažymėti stovų
vietas ir jų numerius, atitinkančius nustatytiems aukšto plane; nubraižyti
skirstomąsias magistrales iki stovų.
2.3. Nubraižyti šalto vandens atšaką į vandens šildytuvą, joje suprojektuoti vandens
apskaitos mazgą; sutartiniu ženklu pavaizduoti vandens šildytuvą, pažymėti karštojo
vandentiekio stovų vietas ir jų numerius, atitinkančius nustatytiems aukšto plane;
karšto vandens skirstomąsias magistrales iki stovų.
2.4. Pažymėti buitinių nuotekų stovus, jų numerius pagal aukšto planą; sujungti stovus į
išvadus; išvadus braižyti iki įjungimo į kiemo šulinį.
2.5. Suprojektuotuose vandentiekio tinkluose pažymėti būtinus vandens uždarymo ir kitus
čiaupus; nuotakyne – pravalas ir revizijas.
3. Pagal aukšto ir rūsio planuose pavaizduotus projektuojamų sistemų elementus, nubraižyti
šaltojo vandentiekio aksonometrinę schemą, nuotakynui – skaičiuojamąją schemą.
Papildomai rekomenduojama nubraižyti karštojo vandentiekio aksonometrinę schemą.
4. Apskaičiuoti šaltojo, karštojo ir suminio vandens bei buitinių nuotekų debitus pastatui.
5. Nustatyti vandentiekio įvado skersmenį, vandens tekėjimo greitį ir slėgio nuostolius jame,
parinkti skaitiklį suminiam vandens debitui apskaičiuoti. Nustatyti nuotekų išvadų
skersmenį, nuolydį, nuotekų tekėjimo greitį ir pripildymą (h/d).
Kursinį (kompleksinio projekto dalį) darbą atlikti iki sausio 18 d.

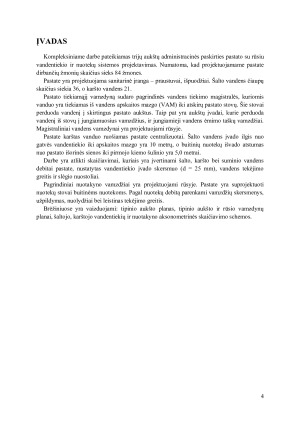

ĮVADAS
Kompleksiniame darbe pateikiamas trijų aukštų administracinės paskirties pastato su rūsiu
vandentiekio ir nuotekų sistemos projektavimas. Numatoma, kad projektuojamame pastate
dirbančių žmonių skaičius sieks 84 žmones.
Pastate yra projektuojama sanitarinė įranga – praustuvai, išpuodžiai. Šalto vandens čiaupų
skaičius siekia 36, o karšto vandens 21.
Pastato tiekiamąjį vamzdyną sudaro pagrindinės vandens tiekimo magistralės, kuriomis
vanduo yra tiekiamas iš vandens apskaitos mazgo (VAM) iki atskirų pastato stovų. Šie stovai
perduoda vandenį į skirtingus pastato aukštus. Taip pat yra aukštų įvadai, kurie perduoda
vandenį iš stovų į jungiamuosius vamzdžius, ir jungiamieji vandens ėmimo taškų vamzdžiai.
Magistraliniai vandens vamzdynai yra projektuojami rūsyje.
Pastate karštas vanduo ruošiamas pastate centralizuotai. Šalto vandens įvado ilgis nuo
gatvės vandentiekio iki apskaitos mazgo yra 10 metrų, o buitinių nuotekų išvado atstumas
nuo pastato išorinės sienos iki pirmojo kiemo šulinio yra 5,0 metrai.
Darbe yra atlikti skaičiavimai, kuriais yra įvertinami šalto, karšto bei suminio vandens
debitai pastate, nustatytas vandentiekio įvado skersmuo (d = 25 mm), vandens tekėjimo
greitis ir slėgio nuostoliai.
Pagrindiniai nuotakyno vamzdžiai yra projektuojami rūsyje. Pastate yra suprojektuoti
nuotekų...
