Vandens tiekimas ir nuotekų šalinimas

Ištrauka

Namų darbas Nr. 1
„Vandens tiekimas ir nuotekų šalinimas“
Vilnius

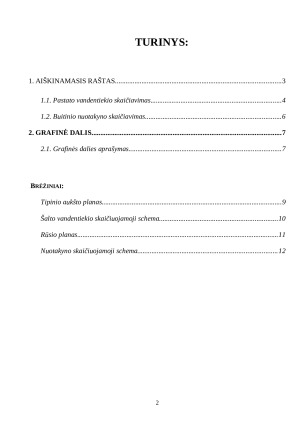

TURINYS:
1. AIŠKINAMASIS RAŠTAS 3

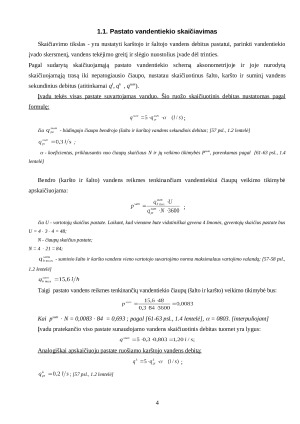

1.1. Pastato vandentiekio skaičiavimas 4

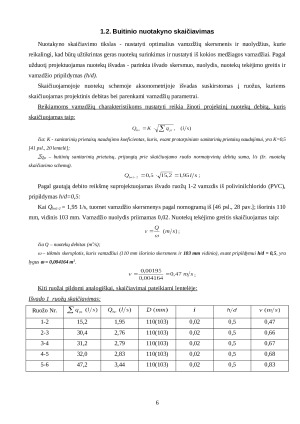

1.2. Buitinio nuotakyno skaičiavimas 6
2. GRAFINĖ DALIS 7

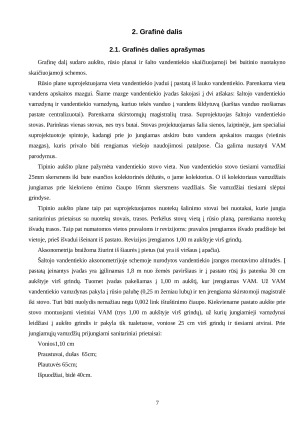

2.1. Grafinės dalies aprašymas 7
BRĖŽINIAI:
Tipinio aukšto planas 9
Šalto vandentiekio skaičiuojamoji schema 10
Rūsio planas 11
Nuotakyno skaičiuojamoji schema 12

2

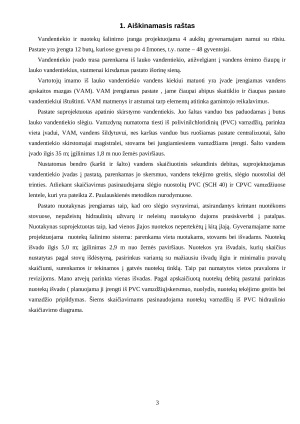

1. Aiškinamasis raštas
Vandentiekio ir nuotekų šalinimo įranga projektuojama 4 aukštų gyvenamajam namui su rūsiu.
Pastate yra įrengta 12 butų, kuriose gyvena po 4 žmones, t.y. name – 48 gyventojai.
Vandentiekio įvado trasa parenkama iš lauko vandentiekio, atižvelgiant į vandens ėmimo čiaupų ir
lauko vandentiekius, statmenai kirsdamas pastato išorinę sieną.
Vartotojų imamo iš lauko vandentiekio vandens kiekiui matuoti yra įvade įrengiamas vandens
apskaitos mazgas (VAM). VAM įrengiamas pastate , jame čiaupai abipus skaitiklio ir čiaupas pastato
vandentiekiui ištuštinti. VAM matmenys ir atstumai tarp elementų atitinka gamintojo reikalavimus.
Pastate suprojektuotas apatinio skirstymo vandentiekis. Juo šaltas vanduo bus paduodamas į butus
lauko vandentiekio slėgiu. Vamzdyną numatoma tiesti iš polivinilchloridinių (PVC) vamzdžių, parinkta
vieta įvadui, VAM, vandens šildytuvui, nes karštas vanduo bus ruošiamas pastate centralizuotai, šalto
vandentiekio skirstomajai magistralei, stovams bei jungiamiesiems vamzdžiams įrengti. Šalto vandens
įvado ilgis 35 m; įgilinimas 1,8 m nuo žemės paviršiaus.
Nustatomas bendro (karšti ir šalto) vandens skaičiuotinis sekundinis debitas, suprojektuojamas
vandentiekio įvadas į pastatą, parenkamas jo skersmuo, vandens tekėjimo greitis, slėgio nuostoliai dėl
trinties. Atliekant skaičiavimus pasinaudojama slėgio nuostolių PVC (SCH 40) ir CPVC vamzdžiuose
lentele, kuri yra pateikta Z. Paulauskienės metodikos nurodymuose.
Pastato nuotakynas įrengiamas taip, kad oro slėgio svyravimai, atsirandantys krintant nuotėkoms
stovuose, nepažeistų hidraulinių užtvarų ir neleistų nuotakyno dujoms prasiskverbti į patalpas.
Nuotakynas suprojektuotas taip, kad vienos įlajos nuotekos nepertekėtų į kitą įlają. Gyvenamajame name
projektuojama nuotekų šalinimo sistema: parenkama vieta nuotakams, stovams bei išvadams. Nuotekų
išvado ilgis 5,0 m; įgilinimas 2,9 m nuo žemės paviršiaus. Nuotekos yra išvadais, kurių skaičius
nustatytas pagal stovų išdėstymą, pasirinkus variantą su mažiausiu išvadų ilgiu ir minimaliu pravalų
skaičiumi, surenkamos ir tekinamos į gatvės nuotekų tinklą. Taip pat numatytos vietos pravaloms ir
revizijoms. Mano atvejų parinkta vienas išvadas. Pagal apskaičiuotą nuotekų debitą pastatui parinktas
nuotekų išvado ( planuojama ji įrengti iš PVC vamzdžių)skersmuo, nuolydis, nuotekų tekėjimo greitis bei
vamzdžio pripildymas. Šiems skaičiavimams pasinaudojama nuotekų vamzdžių iš PVC hidraulinio
skaičiavimo diagrama.
