Vaizdų segmentavimo pagrindai

Pagrindinė darbo užduotis (6 balai):

Šiam darbui reikalingas paveikslas yra puzzle1_NN.tif, kur NN – jūsų varianto numeris:
https://dl.dropbox.com/u/99505093/SSAP_LD/puzzle1_NN.tif

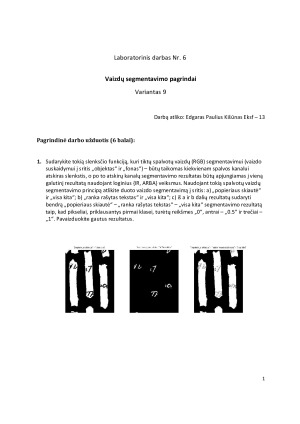

1. Sudarykite tokią slenksčio funkciją, kuri tiktų spalvotų vaizdų (RGB) segmentavimui (vaizdo suskaidymui į sritis
„objektas“ ir „fonas“) – būtų taikomas kiekvienam spalvos kanalui atskiras slenkstis, o po to atskirų kanalų
segmentavimo rezultatas būtų apjungiamas į vieną galutinį rezultatą naudojant loginius {IR, ARBA} veiksmus.
Naudojant tokią spalvotų vaizdų segmentavimo principą atlikite duoto vaizdo segmentavimą į sritis: a) „popieriaus
skiautė“ ir „visa kita“ ; b) „ranka rašytas tekstas“ ir „visa kita“ ; c) iš a ir b dalių rezultatų sudaryti bendrą „popieriaus
skiautė“ – „ranka rašytas tekstas“ – „visa kita“ segmentavimo rezultatą taip, kad pikseliai, priklausantys pirmai
klasei, turėtų reikšmes „0“, antrai – „0.5“ ir trečiai – „1“. Pavaizduokite gautus rezultatus.

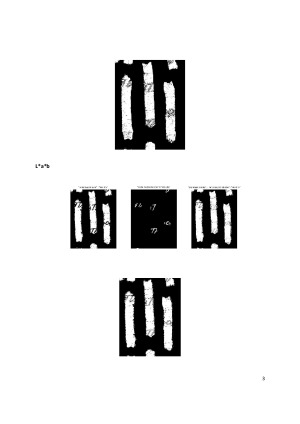

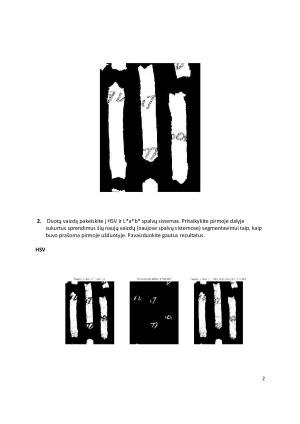

2. Duotą vaizdą pakeiskite į HSV ir L*a*b* spalvų sistemas. Pritaikykite pirmoje dalyje sukurtus sprendimus šių naujų
vaizdų (naujose spalvų sistemose) segmentavimui taip, kaip buvo prašoma pirmoje užduotyje. Pavaizduokite
gautus rezultatus.

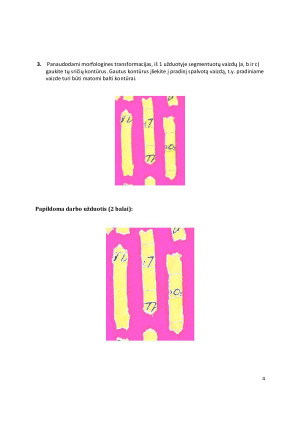

3. Panaudodami morfologines transformacijas, iš 1 užduotyje segmentuotų vaizdų (a, b ir c) gaukite tų sričių
kontūrus. Gautus kontūrus įliekite į pradinį spalvotą vaizdą, t.y. pradiniame vaizde turi būti matomi balti kontūrai.


Papildoma darbo užduotis (2 balai):

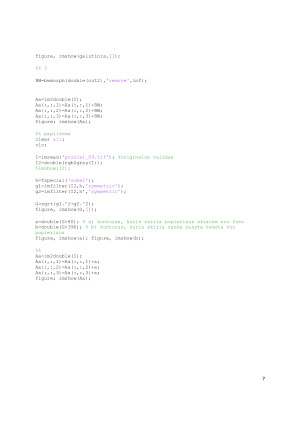

1. Panaudodami Matlab
edge funkciją, gaukite tokius kontūrus: a) kontūrą, kuris skiria popieriaus skiautę nuo fono;
b) kontūrą, kuris skiria ranka rašytą tekstą nuo popieriaus.
Edge funkciją galima taikyti tik su pilkų tonų vaizdais
arba su atskirais spalvotų vaizdų spalvų kanalais (nenaudoti binarinių vaizdų, pvz. po slenksčio funkcijos). Jei reikia,
edge funkcijos rezultatų pakoregavimui galima naudoti vaizdų morfologines transformacijas (taikyti po edge
funkcijos, bet ne prieš
edge funkcijos naudojimą). Gautus kontūrus įterpkite į pradinį spalvotą vaizdą ir rezultatus
atvaizduokite.
