Vaizdų analizė: morfologinės transformacijos

Ištrauka

Vaizdų analizė: morfologinės transformacijos

Pagrindinė darbo užduotis (6 balai):

Šiam darbui reikalingas paveikslas yra puzzle1_NN.tif, kur NN – jūsų varianto numeris:
https://dl.dropbox.com/u/99505093/SSAP_LD/puzzle1_NN.tif

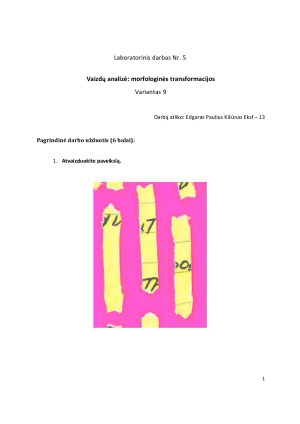

1. Atvaizduokite paveikslą.

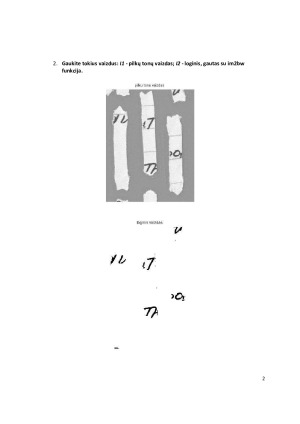

2. Gaukite tokius vaizdus: I1 - pilkų tonų vaizdas; I 2 - loginis, gautas su
im2bw funkcija.
3. Su šiais vaizdais atlikite tokias morfologines transformacijas:
a) dilate; b) erode; c) opening; d) closing; e) top-hat; f) bottom-hat;

naudojant tokius struktūrinius elementus (
strel funkcija):
s1) kvadratas, 13x13 dydžio; s2) skritulys, r=6; s3) linija, ilgis 13, pasvirusi 45 laipsniu kampu.

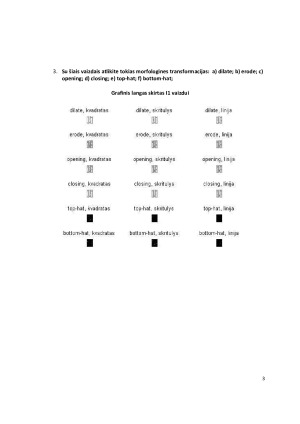

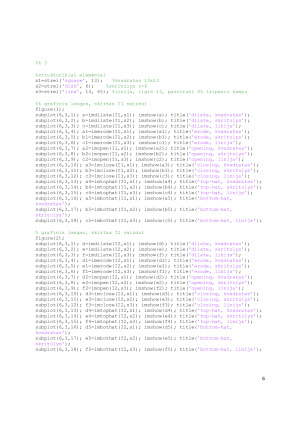

Pavaizdavimas:
grafinį langą sudalinkite į [6 eilutes x 3 stulpelius] ir jame pavaizduokite visus gautus iš to vaizdo rezultatus
grafinis langas, skirtas I1 vaizdui:

dilate, kvadratas dilate, skritulys dilate, linija
erode, kvadratas erode, skritulys erode, linija
opening, kvadratas opening, skritulys opening, linija
closing, kvadratas closing, skritulys closing, linija
top-hat, kvadratas top-hat, skritulys top-hat, linija
bottom-hat, kvadratas bottom-hat, skritulys bottom-hat, linija


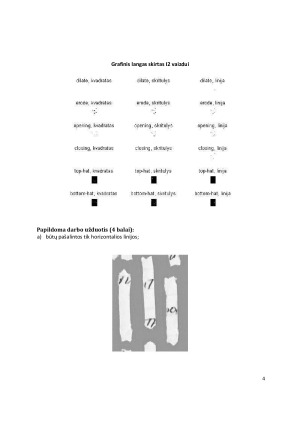

Papildoma darbo užduotis (4 balai):

1. Parinkdami morfologinės transformacijos tipą kartu su struktūrinio elemento tipu bei dydžiu (iš visų galimų Matlab‘e),
pasiekite kuo geresnius tokius I1 vaizdo (pilkų tonų vaizdas iš pagrindinės darbo dalies) apdorojimo rezultatus:

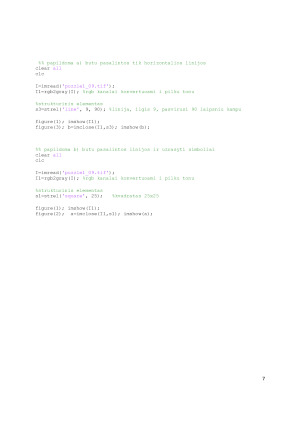

a) būtų pašalintos tik horizontalios linijos;

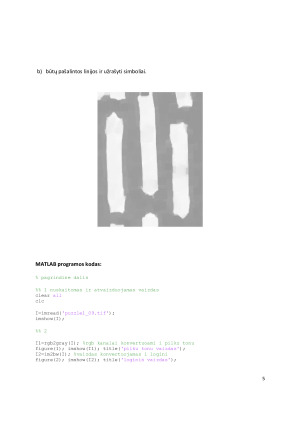

b) būtų pašalintos linijos ir užrašyti simboliai.
