Tūrinės hidraulinės pavaros skaičiavimas
Detali informacija
Ištrauka
Tūrinės hidraulinės pavaros skaičiavimas

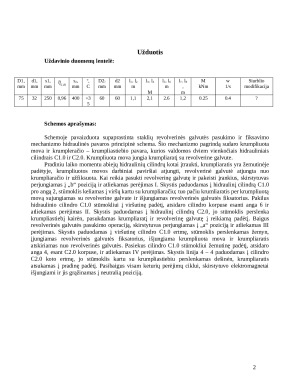

Schemos aprašymas:
Schemoje pavaizduota supaprastinta staklių revolverinės galvutės pasukimo ir fiksavimo
mechanizmo hidraulinės pavaros principinė schema. Šio mechanizmo pagrindą sudaro krumpliuota
mova ir krumpleračio – krumpliastiebio pavara, kurios valdomos dviem vienkočiais hidrauliniais
cilindrais C1.0 ir C2.0. Krumpliuota mova jungia krumpliaratį su revolverine galvute.
Pradiniu laiko momentu abiejų hidraulinių cilindrų kotai įtraukti, krumpliaratis yra žemutinėje
padėtyje, krumpliuotos movos darbiniai paviršiai atjungti, revolverinė galvutė atjungta nuo
krumpliaračio ir užfiksuota. Kai reikia pasukti revolverinę galvutę ir pakeisti įrankius, skirstytuvas
perjungiamas į „b“ poziciją ir atliekamas perėjimas I. Skystis paduodamas į hidraulinį cilindrą C1.0
pro angą 2, stūmoklis keliamas į viršų kartu su krumpliaračiu; tuo pačiu krumliaratis per krumpliuotą
movą sujungiamas su revolverine galvute ir išjungiamas revolverinės galvutės fiksatorius. Pakilus
hidraulinio cilindro C1.0 stūmokliui į viršutinę padėtį, atsidaro cilindro korpuse esanti anga 6 ir
atliekamas perėjimas II. Skystis paduodamas į hidraulinį cilindrą C2.0, jo stūmoklis perslenka
krumpliastiebį kairėn, pasukdamas krumpliaratį ir revolverinę galvutę į reikiamą padėtį. Baigus
revolverinės galvutės pasukimo operaciją, skirstytuvas perjungiamas į „a“ poziciją ir atliekamas III
perėjimas. Skystis paduodamas į viršutinę cilindro C1.0 ertmę, stūmoklis perslenkamas žemyn,
įjungiamas revolverinės galvutės fiksatorius, išjungiama krumpliuota mova ir krumpliaratis
atskiriamas nuo revolverinės galvutės. Pasiekus cilindro C1.0 stūmokliui žemutinę padėtį, atsidaro
anga 4, esant C2.0 korpuse, ir atliekamas IV perėjimas. Skystis linija 4 – 4 paduodamas į cilindro
C2.0 koto ertmę, jo stūmoklis kartu su krumpliastiebiu perslenkamas dešinėn, krumpliaratis
atsukamas į pradinę padėtį. Pasibaigus visam keturių perėjimų ciklui, skirstytuvo elektromagnetai
išjungiami ir jis grąžinamas į neutralią poziciją.
