Skaičiavimai moduliui. Mašinų elementai 1

Ištrauka

1. TOLERANCIJOS IR SULEIDIMAI
1.1
Duotas suleidimas 60
Nustatyti:
a)suleidimo sistemą (skylės ar veleno);
b)didžiausią ir mažiausią tarpelį arba įvaržą bei suleidimo toleranciją;
c)ribinius detalių matmenis;
d)suleidimo tipą (su tarpeliu, su įvarža ar tarpinis).

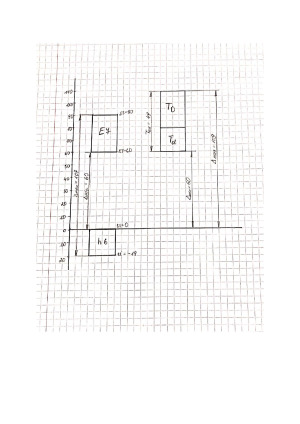

Grafiškai masteliu atvaizduoti tolerancijų laukų padėčių schemas.
Sprendimas:
Veleno suleidimo sistema
TD=30mm
TD=ES-EI
EI= 60mm
ES=TD+EI
ES=30+60=90mm
Dmax=DN+ES=60+0,9=60,9mm
Dmin=DN-EI=60-0,6=59,4mm
Td=19mm
Td=es-ei
es=0mm
ei=es-Td
ei=0-19=-19mm
dmax=dN+es=60+0=60mm
dmin=dN-ei=60-(-0,19)=60,19mm
Suleidimas su tarpu
∆tarp.max=ES-ei=90-(-19)=109mm
∆tarp.min=EI-es=60-0=60mm
Tsul=∆tarp.max-∆tarp.min=109-60=49mm
Tsul=TD+Td=30+19=49mm

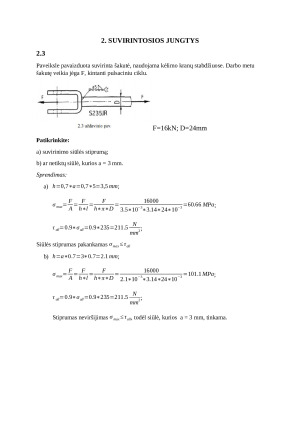

2. SUVIRINTOSIOS JUNGTYS
2.3
Paveiksle pavaizduota suvirinta šakutė, naudojama kėlimo kranų stabdžiuose. Darbo metu

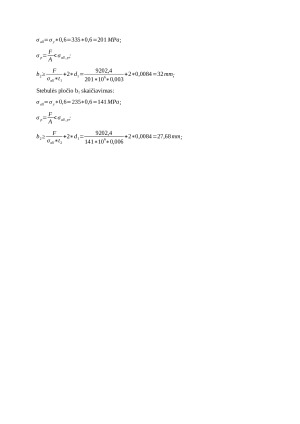

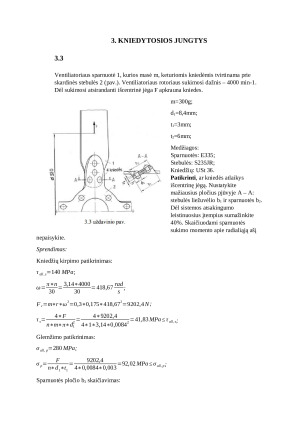

šakutę veikia jėga F, kintanti pulsaciniu ciklu.
