Tempimas ir gniuždymas. Apkrovų skaičiavimas. Diagramos

Ištrauka

Duota: centriškai tempiamas – gniuždomas plieninis strypas. Ir jo parametrai:

Ruožų ilgiai: L1 = 300 mm, L2 = 260 mm;

Skerspjūvių plotai: A1 = 60 cm2, A2 = 74 cm2;

Apkrova išreikšta per parametrą F: F1 = 2F, F2 = 2F, F3 = -3F;

Leistinas poslinkis: Wadm = 0,34 mm;

Leistinieji įtempimai: σadm = 180 MPa;

Tamprumo modulis: E = 205 GPa.

Reikia:

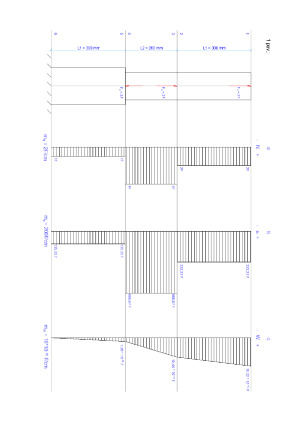

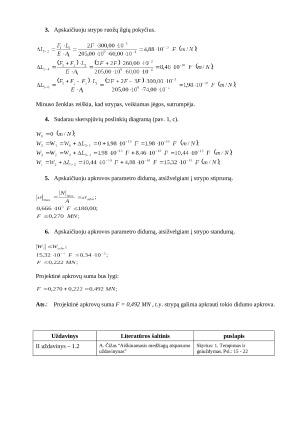

1. Sudaryti ašinių jėgų, normalinių įtempimų ir skerspjūvių poslinkių diagramas.
2. Rasti apkrovos parametro F didumą, kuris tenkintų tiek stiprumo, tiek standumo sąlygas (strypo laisvojo galo poslinkio reikšmė, paimta absoliučiu didumu, neturi būti didesnė kaip 0,34 mm).
