1.Šynolaidžių nomenklatūra ir montavimo būdai.
Konstrukcija: dažniausiai gaminami iš aliuminio, bet kokybiškesnė yra plieninė, gali turėti
perėjimus su perjungėjais į fazes. Papildomai gali būti montuojami maitinimo padavėjai ir dangteliai,
sujungimai ir t.t.
Decentralizuotas energijos tiekimas – magistraliniai ir paskirstymo šynolaidžiai. Tai leidžia
energijos paskirstymo laidams su apsauga būti arčiau vartotojo. Tai ne tik alternatyvus kabelių
išdėstymo būdas, bet ir paskirstymo sistema. Dėl to šynolaidžiai turi eilę privalumų:
Paprasta sistema ir lengvas montavimas
Surinkta sistema paprasta ir lengvai peržiūrima. Norint prijungti naują vartotoją reikia tik, neatjungiant
įtampos, įmontuoti papildomą blokelį. Esant reikalui šynolaidį galima pratęst. Esant aukštam
mobilumui sistema paprastai montuojama ir nereikalauja papildomų žinių.
Patikimumas ir saugumas
Komplektiškumo ir įvairių blokuočių dėka šynolaidžio negalima surinkt neteisingai. Didelis apsaugos
lygis (iki IP55), apsauga gaisro atžvilgiu.
Aukštos techninės charakteristikos
Aukšta kontakto kokybė, kurią užtikrina varinės pasidabruotos plokštelės. Naudojama aukštos kokybės
izoliacija, kurios darbo temperatūra iki 150 ºC. Apvalkalas pagamintas iš karšto cinkavimo plieno.

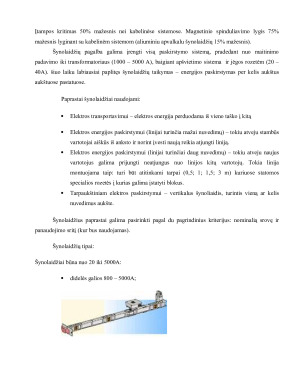

Įtampos kritimas 50% mažesnis nei kabelinėse sistemose. Magnetinio spinduliavimo lygis 75%
mažesnis lyginant su kabelinėm sistemom (aliuminiu apvalkalu šynolaidžių 15% mažesnis).
Šynolaidžių pagalba galima įrengti visą paskirstymo sistemą, pradedant nuo maitinimo
padavimo iki transformatoriaus (1000 – 5000 A), baigiant apšvietimo sistema ir jėgos rozetėm (20 –
40A). šiuo laiku labiausiai paplitęs šynolaidžių taikymas – energijos paskirstymas per kelis aukštus
aukštuose pastatuose.
Paprastai šynolaidžiai naudojami:
Elektros transportavimui – elektros energija perduodama iš vieno taško į kitą
Elektros energijos paskirstymui (linijai turinčia mažai nuvedimų) – tokiu atveju stambūs
vartotojai aiškūs iš anksto ir norint įvesti naują reikia atjungti liniją.
Elektros energijos paskirstymui (linijai turinčiai daug nuvedimų) – tokiu atveju naujus
vartotojus galima prijungti neatjungus nuo linijos kitų vartotojų. Tokia linija
montuojama taip: turi būt atitinkami tarpai (0,5; 1; 1,5; 3 m) kuriuose statomos
specialios rozetės į kurias galima įstatyti blokus.
Tarpaukštiniam elektros paskirstymui – vertikalus šynoliaidis, turintis vieną ar kelis
nuvedimus aukšte.
Šynolaidžius paprastai galima pasirinkti pagal du pagrindinius kriterijus: nominalią srovę ir
panaudojimo sritį (kur bus naudojamas).
Šynolaidžių tipai:
Šynolaidžiai būna nuo 20 iki 5000A:
didelės galios 800 – 5000A;

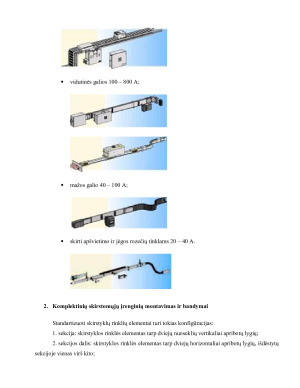

vidutinės galios 100 – 800 A;
mažos galio 40 – 100 A;
skirti apšvietimo ir jėgos rozečių tinklams 20 – 40 A.

2.Komplektinių skirstomųjų įrenginių montavimas ir bandymai
Standartizuoti skirstyklų rinklių elementai turi tokias konfigūracijas:
1. sekcija: skirstyklos rinklės elementas tarp dviejų nuoseklių vertikaliai apribotų lygių;
2. sekcijos dalis: skirstyklos rinklės elementas tarp dviejų horizontaliai apribotų lygių, išdėstytų
sekcijoje vienas virš kito;
