STIPRINTUVAI, JŲ SAVYBĖS IR CHARAKTERISTIKOS
Elektrotechnikos kursinis darbas

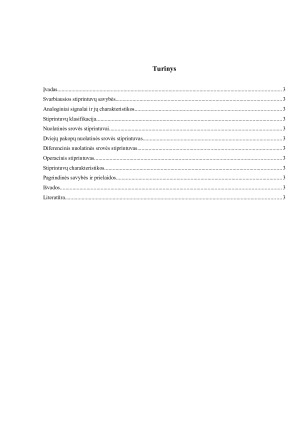

Turinys
Įvadas 3
Svarbiausios stiprintuvų savybės 3

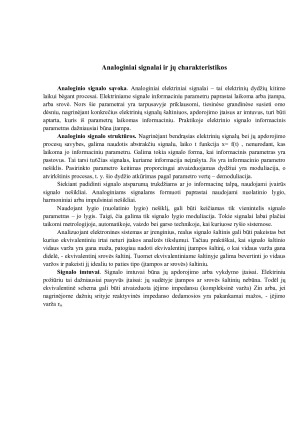

Analoginiai signalai ir jų charakteristikos 3

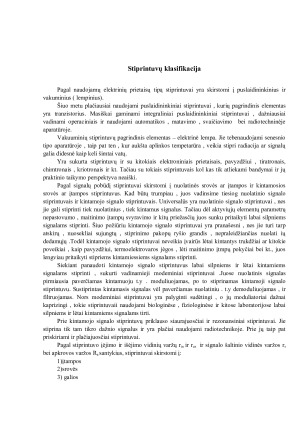

Stiprintuvų klasifikacija 3

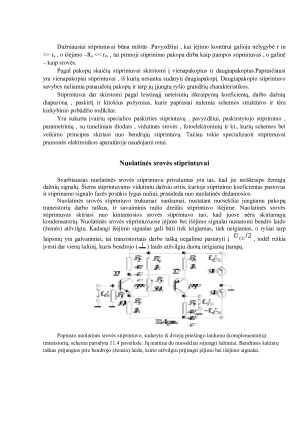

Nuolatinės srovės stiprintuvai 3

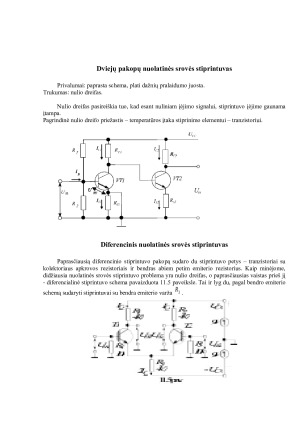

Dviejų pakopų nuolatinės srovės stiprintuvas 3
Diferencinis nuolatinės srovės stiprintuvas 3

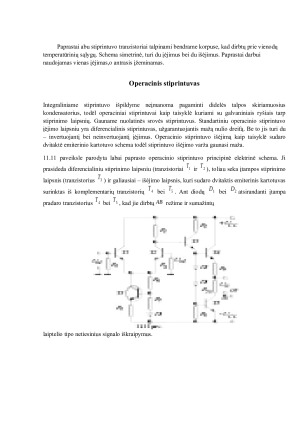

Operacinis stiprintuvas 3

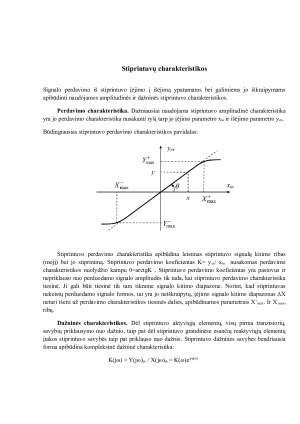

Stiprintuvų charakteristikos 3
Pagrindinės savybės ir prielaidos 3
Išvados 3
Literatūra 3

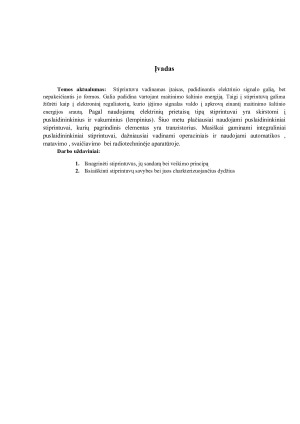

Įvadas
Temos aktualumas: Stiprintuvu vadinamas įtaisas, padidinantis elektrinio signalo galią, bet
nepakeičiantis jo formos. Galia padidina vartojant maitinimo šaltinio energiją. Taigi į stiprintuvą galima
žiūrėti kaip į elektroninį reguliatorių, kurio įėjimo signalas valdo į apkrovą einantį maitinimo šaltinio
energijos srautą. Pagal naudojamų elektrinių prietaisų tipą stiprintuvai yra skirstomi į
puslaidininkinius ir vakuminius (lempinius). Šiuo metu plačiausiai naudojami puslaidininkiniai
stiprintuvai, kurių pagrindinis elementas yra tranzistorius. Masiškai gaminami integraliniai
puslaidininkiniai stiprintuvai, dažniausiai vadinami operaciniais ir naudojami automatikos ,
matavimo , svaičiavimo bei radiotechninėje aparatūroje.
Darbo uždaviniai:
1.Išnagrinėti stiprintuvus, jų sandarą bei veikimo principą
2.Išsiaiškinti stiprintuvų savybes bei juos charkterizuojančius dydžius

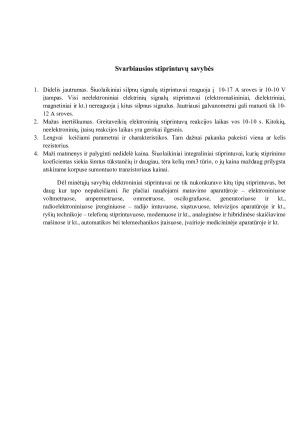

Svarbiausios stiprintuvų savybės
1.Didelis jautrumas. Šiuolaikiniai silpnų signalų stiprintuvai reaguoja į 10-17 A sroves ir 10-10 V
įtampas. Visi neelektroniniai elektrinių signalų stiprintuvai (elektromašininiai, dielektriniai,
magnetiniai ir kt.) nereaguoja į kitus silpnus signalus. Jautriausi galvanometrai gali matuoti tik 10-12 A sroves.
2.Mažas inertiškumas. Greitaveikių elektroninių stiprintuvų reakcijos laikas vos 10-10 s. Kitokių,
neelektroninių, įtaisų reakcijos laikas yra gerokai ilgesnis.
3.Lengvai keičiami parametrai ir charakteristikos. Tam dažnai pakanka pakeisti viena ar kelis rezistorius.
4.Maži matmenys ir palyginti nedidelė kaina. Šiuolaikiniai integraliniai stiprintuvai, kurių stiprinimo
koeficientas siekia šimtus tūkstančių ir daugiau, tėra kelių mm3 tūrio, o jų kaina maždaug prilygsta
atskirame korpuse sumontuoto tranzistoriaus kainai.
Dėl minėtųjų savybių elektroniniai stiprintuvai ne tik nukonkuravo kitų tipų stiprintuvus, bet
daug kur tapo nepakeičiami. Jie plačiai naudojami matavimo aparatūroje – elektroniniuose
voltmetruose, ampermetruose, ommetruose, oscilografuose, generatoriuose ir kt.,
radioelektroniniuose įrenginiuose – radijo imtuvuose, siųstuvuose, televizijos aparatūroje ir kt.,
ryšių technikoje – telefonų stiprintuvuose, modemuose ir kt., analoginėse ir hibridinėse skaičiavimo
mašinose ir kt., automatikos bei telemechanikos įtaisuose, įvairioje medicininėje aparatūroje ir kt.
