Specialūs įtaisai taikymams kosmose

Elektroniniai prietaisai yra labai svarbūs taikymams kosmose. Kiekviename palydove jų yra begalės ir
labai įvairių. Pagrindiniai bruožai, kuriuos turi atitikti visi elektroniniai įtaisai, naudojami kosmose, yra
mažas dydis, nedidelis svoris, atsparumas temperatūros pokyčiams ir radiacijai, kuo mažesnė kaina,
mažas galios vartojimas ir ilgaamžiškumas. Viena didžiausių kompanijų, kuriančių elektroniką
naudojimui kariuomenėje ir kosmose yra „Analog Devices Inc.“ , kuri yra įsipareigojusi išpildyti pasaulio
kosmoso bendruomenės poreikius, kurdama geriausius kokybiško signalo apdorojimo ir duomenų
perdirbimo prietaisus. Aš aptarsiu keletą analoginių prietaisų, kuriuos kuria ši kompanija, vieną naujausių

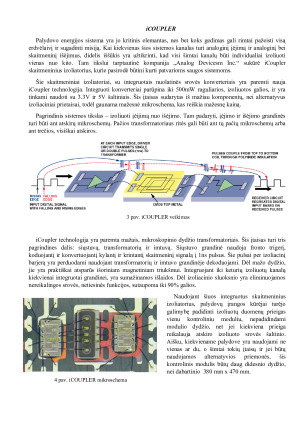

sistemų, naudojamų izoliacijai iCOUPLING, bei perjungiamus srovės šaltinius SMPS.

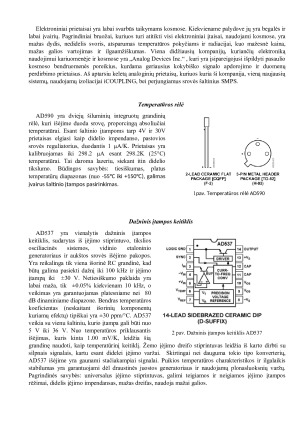

Temperatūros rėlė
AD590 yra dviejų šiluminių integruotų grandinių
rėlė, kuri išėjime duoda srovę, proporcingą absoliučiai
temperatūrai. Esant šaltinio įtampoms tarp 4V ir 30V
prietaisas elgiasi kaip didelio impendanso, pastovios
srovės reguliatorius, duodantis 1 µA/K. Prietaisas yra
kalibruojamas iki 298.2 µA esant 298.2K (25°C)
temperatūrai. Tai daroma lazeriu, siekant itin didelio
tikslumo. Būdingos savybės: tiesiškumas, platus
temperatūrų diapazonas (nuo -55°C iki +150°C), galimas
įvairus šaltinio įtampos pasirinkimas.
Dažninis įtampos keitiklis
AD537 yra vienalytis dažninis įtampos
keitiklis, sudarytas iš įėjimo stiprintuvo, tikslios
osciliacinės sistemos, vidinio etaloninio
generatoriaus ir aukštos srovės išėjimo pakopos.
Yra reikalinga tik viena išorinė RC grandinė, kad
būtų galima pasiekti dažnį iki 100 kHz ir įėjimo
įtampą iki ±30 V. Netiesiškumo paklaida yra
labai maža, tik ±0.05% kiekvienam 10 kHz, o
veikimas yra garantuojamas platesniame nei 80
dB dinaminiame diapazone. Bendras temperatūros
koeficientas (neskaitant išorinių komponentų
kuriamų efektų) tipiškai yra ±30 ppm/°C. AD537
veikia su vienu šaltiniu, kurio įtampa gali būti nuo
5 V iki 36 V. Nuo temperatūros priklausantis
išėjimas, kuris kinta 1.00 mV/K, leidžia šią
grandinę naudoti, kaip temperatūrinį keitiklį. Žemo įėjimo dreifo stiprintuvas leidžia iš karto dirbti su
silpnais signalais, kartu esant didelei įėjimo varžai. Skirtingai nei dauguma tokio tipo konverterių,
AD537 išėjime yra gaunami stačiakampiai signalai. Puikios temperatūros charakteristikos ir ilgalaikis
stabilumas yra garantuojami dėl draustinės juostos generatoriaus ir naudojamų plonasluoksnių varžų.
Pagrindinės savybės: universalus įėjimo stiprintuvas, galimi teigiamos ir neigiamos įėjimo įtampos
rėžimai, didelis įėjimo impendansas, mažas dreifas, naudoja mažai galios.
