KOKYBINĖ SPEKTRINĖ ANALIZĖ

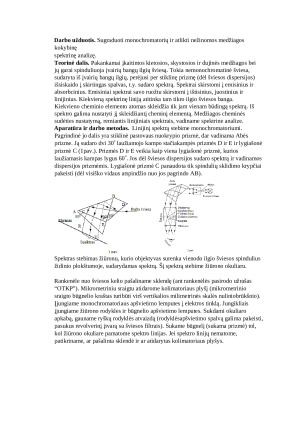

Darbo užduotis. Sugraduoti monochromatorių ir atlikti nežinomos medžiagos
kokybinę spektrinę analizę.
Teorinė dalis. Pakankamai įkaitintos kietosios, skystosios ir dujinės medžiagos bei
jų garai spinduliuoja įvairių bangų ilgių šviesą. Tokia nemonochromatinė šviesa,
sudaryta iš įvairių bangų ilgių, perėjusi per stiklinę prizmę (dėl šviesos dispersijos)
išsiskaido į skirtingas spalvas, t.y. sudaro spektrą. Spektrai skirstomi į emisinius ir
absorbcinius. Emisiniai spektrai savo ruožtu skirstomi į ištisinius, juostinius ir
linijinius. Kiekvieną spektrinę liniją atitinka tam tikro ilgio šviesos banga.
Kiekvieno cheminio elemento atomas skleidžia tik jam vienam būdingą spektrą. Iš
spektro galima nustatyti jį skleidžiantį cheminį elementą. Medžiagos cheminės
sudėties nustatymą, remiantis linijiniais spektrais, vadiname spektrine analize.
Aparatūra ir darbo metodas. Linijinį spektrą stebime monochromatoriumi.
Pagrindinė jo dalis yra stiklinė pastovaus nuokrypio prizmė, dar vadinama Abės
prizme. Ją sudaro dvi 30 laužiamojo kampo stačiakampės prizmės D ir E ir lygiašonė
prizmė C (1pav.). Prizmės D ir E veikia kaip viena lygiašonė prizmė, kurios
laužiamasis kampas lygus 60. Jos dėl šviesos dispersijos sudaro spektrą ir vadinamos
dispersijos prizmėmis. Lygiašonė prizmė C panaudota tik spindulių sklidimo krypčiai
pakeisti (dėl visiško vidaus atspindžio nuo jos pagrindo AB).
Spektras stebimas žiūronu, kurio objektyvas surenka vienodo ilgio šviesos spindulius
židinio plokštumoje, sudarydamas spektrą. Šį spektrą stebime žiūrono okuliaru.
Rankenėle nuo šviesos kelio pašaliname sklendę (ant rankenėlės pasirodo užrašas
“OTKP”). Mikrometriniu sraigtu atidarome kolimatoriaus plyšį (mikrometrinio
sraigto būgnelio kraštas turibūti virš vertikalios milimetrinės skalės nuliniobrūkšnio).
Įjungiame monochromatoriaus apšvietimo lemputes į elektros tinklą. Jungikliais
įjungiame žiūrono rodykles ir būgnelio apšvietimo lemputes. Sukdami okuliaro
apkabą, gauname ryškų rodyklės atvaizdą (rodyklėsapšvietimo spalvą galima pakeisti,
pasukus revolverinį įtvarą su šviesos filtrais). Sukame būgnelį (sukama prizmė) tol,
kol žiūrono okuliare pamatome spektro linijas. Jei spektro linijų nematome,
patikriname, ar pašalinta sklendė ir ar atidarytas kolimatoriaus plyšys.

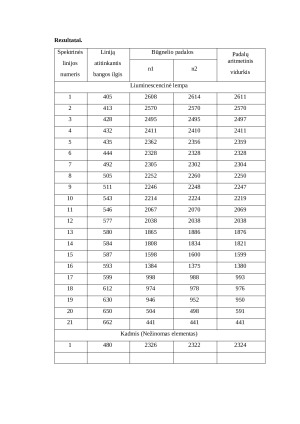

Rezultatai.
