Registrai ir skaitikliai (VHDL kalba)
Laboratorinis darbas Nr. 3

Turinys
1. Įvadas 3
2. Darbo eiga 4
2.1. Universalus postūmio registras 4

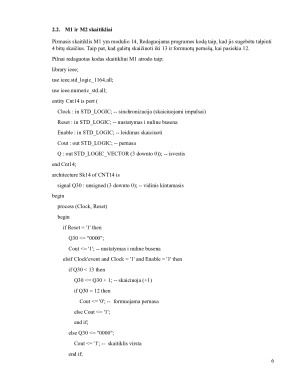

2.2. M1 ir M2 skaitikliai 6

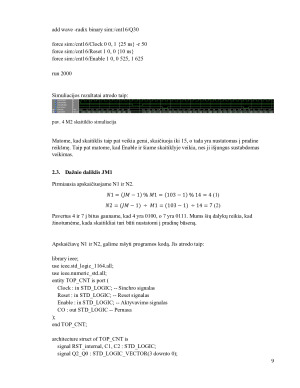

2.3. Dažnio daliklis JM1 9
2.4. M1 skaitiklio perkėlimas į PLIS 12
3. Išvados 15

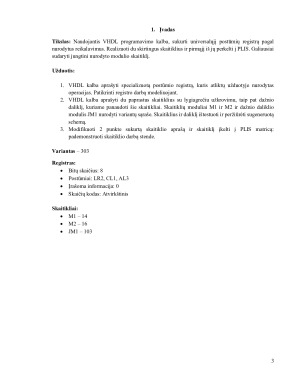

1. Įvadas
Tikslas: Naudojantis VHDL programavimo kalba, sukurti universalųjį postūmių registrą pagal
nurodytus reikalavimus. Realizuoti du skirtingus skaitiklius ir pirmąjį iš jų perkelti į PLIS. Galiausiai
sudaryti jungtini nurodyto modulio skaitiklį.

Užduotis:

1. VHDL kalba aprašyti specializuotą postūmio registrą, kuris atliktų užduotyje nurodytas
operacijas. Patikrinti registro darbą modeliuojant.
2. VHDL kalba aprašyti du paprastus skaitiklius su lygiagrečiu užkrovimu, taip pat dažnio
daliklį, kuriame panaudoti šie skaitikliai. Skaitiklių moduliai M1 ir M2 ir dažnio daliklio
modulis JM1 nurodyti variantų sąraše. Skaitiklius ir daliklį ištestuoti ir peržiūrėti sugeneruotą schemą.
3. Modifikuoti 2 punkte sukurtą skaitiklio aprašą ir skaitiklį įkelti į PLIS matricą:
pademonstruoti skaitiklio darbą stende.

Variantas – 303
Registras:
 Bitų skaičius: 8
 Postūmiai: LR2, CL1, AL3
 Įrašoma informacija: 0
 Skaičių kodas: Atvirkštinis

Skaitikliai:
 M1 – 14
 M2 – 16
 JM1 – 103

2. Darbo eiga

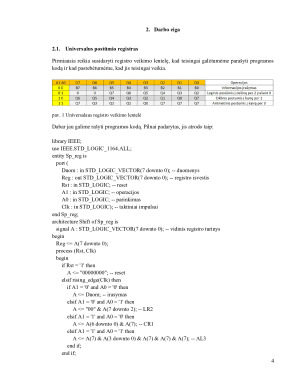

2.1. Universalus postūmio registras
Pirmiausia reikia susidaryti registro veikimo lentelę, kad teisingai galėtumėme parašyti programos
kodą ir kad pastebėtumėme, kad jis teisingai veikia.
