SKAIČIUOJAMŲ KOMPONENTŲ SKAIČIAVIMAS LX JUTIKLIU
Savarankiškas darbas

Turinys
Skaičiuojamų komponentų skaičiavimas su LX jutikliais...................................................................................3

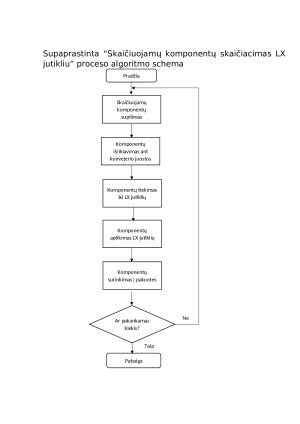

Supaprastinta “Skaičiuojamų komponentų skaičiacimas LX jutikliu” proceso algoritmo schema.....................5

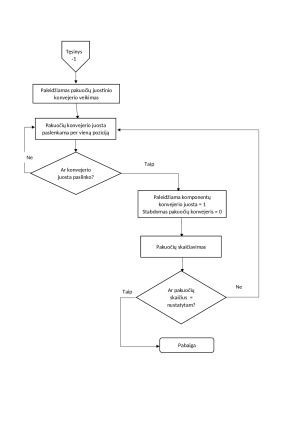

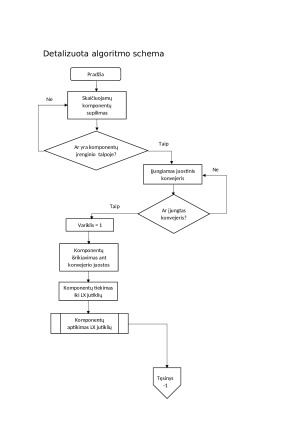

Detalizuota algoritmo schema..........................................................................................................................6

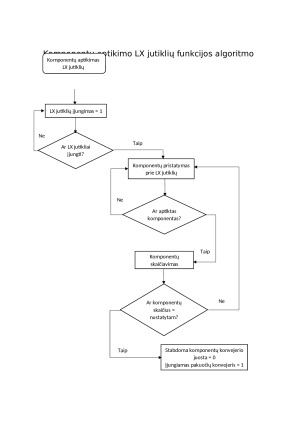

Komponentų aptikimo LX jutiklių funkcijos algoritmo schema.........................................................................8

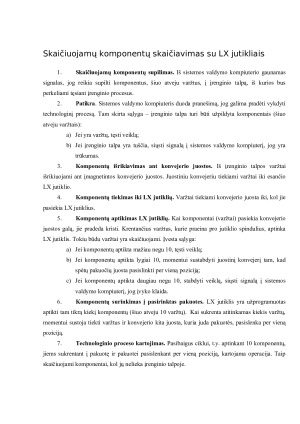

Skaičiuojamų komponentų skaičiavimas su LX jutikliais
1. Skaičiuojamų komponentų supilimas. Iš sistemos valdymo kompiuterio gaunamas
signalas, jog reikia supilti komponentus, šiuo atveju varžtus, į įrenginio talpą, iš kurios bus
perkeliami tęsiant įrenginio procesus.
2. Patikra. Sistemos valdymo kompiuteris duoda pranešimą, jog galima pradėti vykdyti
technologinį procesą. Tam skirta sąlyga – įrenginio talpa turi būti užpildyta komponentais (šiuo atveju varžtais):
a)Jei yra varžtų, tęsti veiklą;
b)Jei įrenginio talpa yra tuščia, siųsti signalą į sistemos valdymo kompiuterį, jog yra trūkumas.

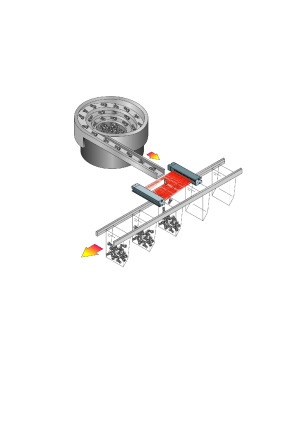

3. Komponentų išrikiavimas ant konvejerio juostos. Iš įrenginio talpos varžtai
išrikiuojami ant įmagnetintos konvejerio juostos. Juostiniu konvejeriu tiekiami varžtai iki esančio LX jutiklio.
4. Komponentų tiekimas iki LX jutiklių. Varžtai tiekiami konvejerio juosta iki, kol jie
pasiekia LX jutiklius.
5. Komponentų aptikimas LX jutiklių. Kai komponentai (varžtai) pasiekia konvejerio
juostos galą, jie pradeda kristi. Krentančius varžtus, kurie praeina pro jutiklio spindulius, aptinka
LX jutiklis. Tokiu būdu varžtai yra skaičiuojami. Įvesta sąlyga:
a)Jei komponentų aptikta mažiau negu 10, tęsti veiklą;
b)Jei komponentų aptikta lygiai 10, momentui sustabdyti juostinį konvejerį tam, kad
spėtų pakuočių juosta pasislinkti per vieną poziciją;
c)Jei komponentų aptikta daugiau negu 10, stabdyti veiklą, siųsti signalą į sistemos
valdymo kompiuterį, jog įvyko klaida.
6. Komponentų surinkimas į pasirinktas pakuotes. LX jutiklis yra užprogramuotas
aptikti tam tikrą kiekį komponentų (šiuo atveju 10 varžtų). Kai sukrenta atitinkamas kiekis varžtų,
momentui sustoja tiekti varžtus ir konvejerio kita juosta, kuria juda pakuotės, pasislenka per vieną poziciją.
7. Technologinio proceso kartojimas. Pasibaigus ciklui, t.y. aptinkant 10 komponentų,
jiems sukrentant į pakuotę ir pakuotei pasislenkant per vieną poziciją, kartojama operacija. Taip
skaičiuojami komponentai, kol jų nelieka įrenginio talpoje.
