Šildymas ir vėdinimas. Kompleksinis darbas

Ištrauka

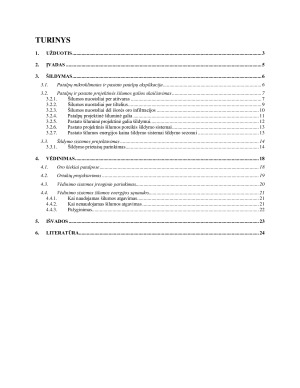

TURINYS
1. UŽDUOTIS 3
2. ĮVADAS 5

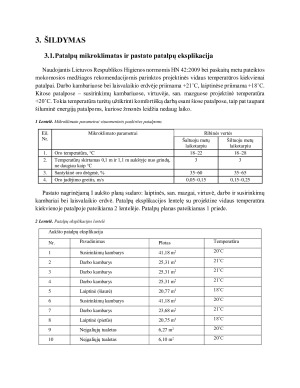

3. ŠILDYMAS 6
3.1. Patalpų mikroklimatas ir pastato patalpų eksplikacija 6

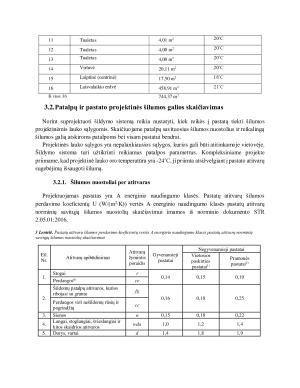

3.2. Patalpų ir pastato projektinės šilumos galios skaičiavimas 7

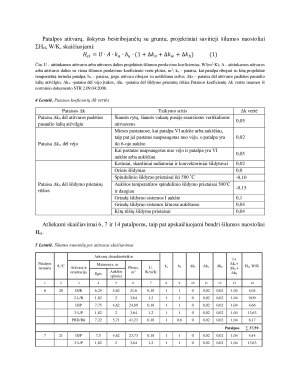

3.2.1. Šilumos nuostoliai per atitvaras 7

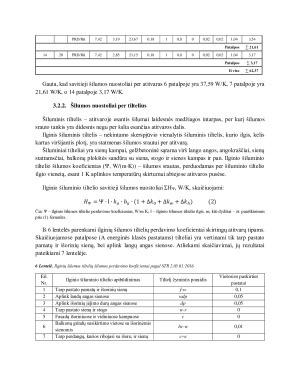

3.2.2. Šilumos nuostoliai per tiltelius 9

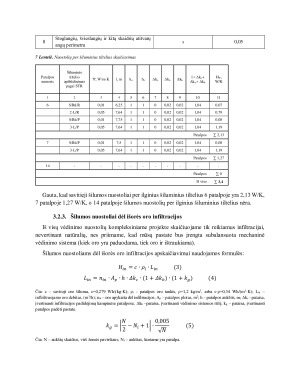

3.2.3. Šilumos nuostoliai dėl išorės oro infiltracijos 10
3.2.4. Patalpų projektinė šiluminė galia 11
3.2.5. Pastato šiluminė projektinė galia šildymui 12
3.2.6. Pastato projektinis šilumos poreikis šildymo sistemai 13
3.2.7. Pastato šilumos energijos kaina šildymo sistemai šildymo sezonui 13
3.3. Šildymo sistemos projektavimas 14
3.3.1. Šildymo prietaisų parinkimas 14
4. VĖDINIMAS 18
4.1. Oro kiekiai patalpose 18
4.2. Ortakių projektavimas 19
4.3. Vėdinimo sistemos įrenginio parinkimas 20
4.4. Vėdinimo sistemos šilumos energijos sąnaudos 21
4.4.1. Kai naudojamas šilumos atgavimas 21
4.4.2. Kai nenaudojamas šilumos atgavimas 21
4.4.3. Palyginimas 22
5. IŠVADOS 23
6. LITERATŪRA 24

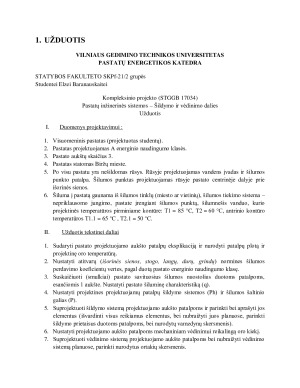

1. UŽDUOTIS
Kompleksinio projekto (STGGB 17034)
Pastatų inžinerinės sistemos – Šildymo ir vėdinimo dalies
Užduotis
I. Duomenys projektavimui :
1. Visuomeninis pastatas (projektuotas studentų).
2. Pastatas projektuojamas A energinio naudingumo klasės.
3. Pastato aukštų skaičius 3.
4. Pastatas statomas Biržų mieste.
5. Po visu pastatu yra nešildomas rūsys. Rūsyje projektuojamas vandens įvadas ir šilumos
punkto patalpa. Šilumos punktas projektuojamas rūsyje pastato centrinėje dalyje prie
išorinės sienos.
6. Šiluma į pastatą gaunama iš šilumos tinklų (miesto ar vietinių), šilumos tiekimo sistema –
nepriklausomo jungimo, pastate įrengiant šilumos punktą, šilumnešis vanduo, kurio
projektinės temperatūros pirminiame kontūre: T1 = 85 °C, T2 = 60 °C, antrinio kontūro
temperatūros T1.1 = 65 °C , T2.1 = 50 °C.
II. Užduotis tekstinei daliai
1. Sudaryti pastato projektuojamo aukšto patalpų eksplikaciją ir nurodyti patalpų plotą ir
projektinę oro temperatūrą.
2. Nustatyti atitvarų (išorinės sienos, stogo, langų, durų, grindų) normines šilumos
perdavimo koeficientų vertes, pagal duotą pastato energinio naudingumo klasę.
3. Suskaičiuoti (smulkiai) pastato savituosius šilumos nuostolius duotoms patalpoms,
esančiomis 1 aukšte. Nustatyti pastato šiluminę charakteristiką (q).
4. Nustatyti projektines projektuojamų patalpų šildymo sistemos (Ph) ir šilumos šaltinio galias (P).
5. Suprojektuoti šildymo sistemą projektuojamo aukšto patalpoms ir parinkti bei aprašyti jos
elementus (išvardinti visus reikiamus elementus, bei nubraižyti juos planuose, parinkti
šildymo prietaisus duotoms patalpoms, bei nurodytų vamzdynų skersmenis).
6. Nustatyti projektuojamo aukšto patalpoms mechaniniam vėdinimui reikalingą oro kiekį.
7. Suprojektuoti vėdinimo sistemą projektuojamo aukšto patalpoms bei nubraižyti vėdinimo
sistemą planuose, parinkti nurodytus ortakių skersmenis.

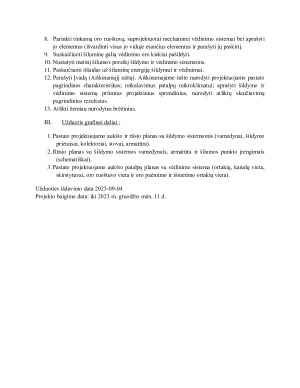

8. Parinkti tinkamą oro ruoštuvą, suprojektuotai mechaninei vėdinimo sistemai bei aprašyti
jo elementus (išvardinti visus jo viduje esančius elementus ir parašyti jų paskirtį.
9. Suskaičiuoti šiluminę galią vėdinimo oro kiekiui pašildyti.
10. Nustatyti metinį šilumos poreikį šildymo ir vėdinimo sistemoms.
11. Paskaičiuoti išlaidas už šiluminę energiją šildymui ir vėdinimui.
12. Parašyti Įvadą (Aiškinamąjį raštą). Aiškinamajame rašte nurodyti projektuojamo pastato
pagrindines charakteristikas; reikalavimus patalpų mikroklimatui; aprašyti šildymo ir
vėdinimo sistemų priimtus projektinius sprendinius, nurodyti atliktų skaičiavimų
pagrindinius rezultatus.
13. Atlikti žemiau nurodytus brėžinius.
III. Užduotis grafinei daliai :
1. Pastato projektuojamo aukšto ir rūsio planas su šildymo sistemomis (vamzdynai, šildymo
prietaisai, kolektoriai, stovai, armatūra).
2. Rūsio planas su šildymo sistemos vamzdynais, armatūra ir šilumos punkto įrengimais
(schematiškai).

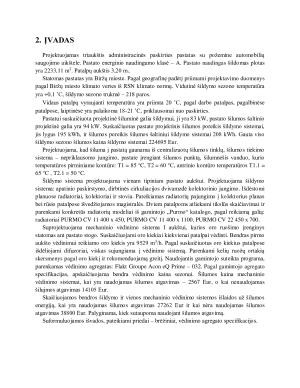

2. ĮVADAS
Projektuojamas triaukštis administracinės paskirties pastatas su požemine automobilių
saugojimo aikštele. Pastato energinio naudingumo klasė –...
