Praktinis darbas
Stiprintuvai
Rezistorinės pakopos skaičiavimas

Darbo tikslas. Rezistorinės pakopos skaičiavimas

Darbo eiga. Tranzistoriaus parametrus surašyti į lentelę:
Tranzistoriaus
tipas
Tranzistoriaus struktūra
H21emin H21emaxUkemax, VIk max F rib
KT203B PNP 30 150 30 10mA 5MHz
Nubraižyti duoto tranzistoriaus įėjimo ch-ką (braižyti tik vieną ch-ką, kai Uke=5V).
1. Apskaičiavimus reikia pradėti, pasirinkus tranzistoriaus darbo rėžimą. Darbo rėžimas nustatomas
šiais dydžiais:
UKO-iš. – įtampa rimties būvyje
Ib0-in. – srovės rimties būvyje
Ik0-in. – srovės rimties būvyje
Ub0-in. – įtampa rimties būvyje
1.1Rimties būvio srovė IK0 pasirenkama tokia, kad
Ik0=(1,3 2) Iin m sek Kadangi Iin m sek > 0.1ma tai skaičiuojame pagal sekančią formulę.
Ši formulė teisinga, kai Iin.m.sek<1mA. Jei apskaičiuota liko mažesnė už 1mA,
skaičiavimuose reikia imt Ik0=1mA, jei Iin.m.sek>1mA, tai IK0 apskaičiuojame pagal formulę:
IK0=(1.1 1.5) Ikm pasirenkame 1,3*0,24=0.312mA
Kur Ikm – kolektoriaus srovės kintamųjų dedamųjų suma. Ši srovė susideda iš srovės,
tekančios per rezistorių R rezistorius Rd1.sek, Rd2.sek ir Iin.m.sek:

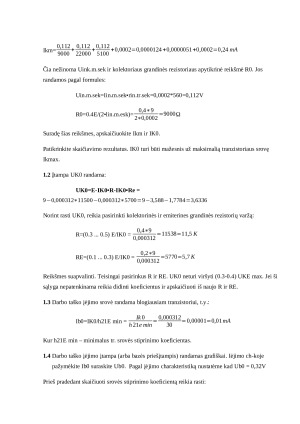

Ikm=Uin.m.sek/R0+Uin.m.sek/Rd1+Uin.m.sek/Rd2.sek+lin.m.sek
