Panoraminis rentgenas

Ištrauka

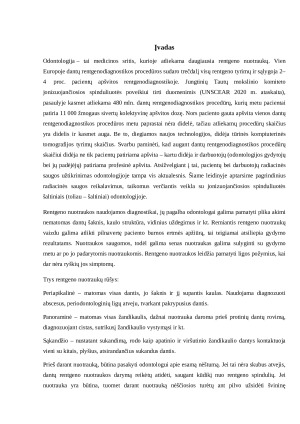

Įvadas
Odontologija – tai medicinos sritis, kurioje atliekama daugiausia rentgeno nuotraukų. Vien
Europoje dantų rentgenodiagnostikos procedūros sudaro trečdalį visų rentgeno tyrimų ir sąlygoja 2–
4  proc. pacientų apšvitos rentgenodiagnostikoje. Jungtinių Tautų mokslinio komiteto
jonizuojančiosios spinduliuotės poveikiui tirti duomenimis (UNSCEAR 2020 m. ataskaita),
pasaulyje kasmet atliekama 480 mln. dantų rentgenodiagnostikos procedūrų, kurių metu pacientai
patiria 11 000 žmogaus sivertų kolektyvinę apšvitos dozę. Nors paciento gauta apšvita vienos dantų
rentgenodiagnostikos procedūros metu paprastai nėra didelė, tačiau atliekamų procedūrų skaičius
yra didelis ir kasmet auga. Be to, diegiamos naujos technologijos, didėja tūrinės kompiuterinės
tomografijos tyrimų skaičius. Svarbu paminėti, kad augant dantų rentgenodiagnostikos procedūrų
skaičiui didėja ne tik pacientų patiriama apšvita – kartu didėja ir darbuotojų (odontologijos gydytojų
bei jų padėjėjų) patiriama profesinė apšvita. Atsižvelgiant į tai, pacientų bei darbuotojų radiacinės
saugos užtikrinimas odontologijoje tampa vis aktualesnis. Šiame leidinyje aptarsime pagrindinius
radiacinės saugos reikalavimus, taikomus verčiantis veikla su jonizuojančiosios spinduliuotės
šaltiniais (toliau – šaltiniai) odontologijoje.
Rentgeno nuotraukos naudojamos diagnostikai, jų pagalba odontologai galima pamatyti plika akimi
nematomas dantų šaknis, kaulo struktūra, vidinius uždegimus ir kt. Remiantis rentgeno nuotraukų
vaizdu galima atlikti pilnavertę paciento burnos ertmės apžiūrą, tai teigiamai atsiliepia gydymo
rezultatams. Nuotraukos saugomos, todėl galima senas nuotraukas galima sulyginti su gydymo
metu ar po jo padarytomis nuotraukomis. Rentgeno nuotraukos leidžia pamatyti ligos požymius, kai
dar nėra ryškių jos simptomų.
Trys rentgeno nuotraukų rūšys:
Periapikalinė – matomas visas dantis, jo šaknis ir jį supantis kaulas. Naudojama diagnozuoti
abscesus, periodontologinių ligų atveju, tvarkant pakrypusius dantis.
Panoraminė – matomas visas žandikaulis, dažnai nuotrauka daroma prieš protinių dantų rovimą,
diagnozuojant cistas, sutrikusį žandikaulio vystymąsi ir kt.
Sąkandžio – nustatant sukandimą, rodo kaip apatinio ir viršutinio žandikaulio dantys kontaktuoja
vieni su kitais, plyšius, atsirandančius sukandus dantis.
Prieš darant nuotrauką, būtina pasakyti odontologui apie esamą nėštumą. Jei tai nėra skubus atvejis,
dantų rentgeno nuotraukos darymą reikėtų atidėti, saugant kūdikį nuo rentgeno spindulių. Jei
nuotrauka yra būtina, tuomet darant nuotrauką nėščiosios turėtų ant pilvo užsidėti švininę
apsaugą.Dantų rentgeno radiacija yra labai nedidelė, todėl labai maža tikimybė, kad dėl jos kils
problemų. Darant nuotrauką gaunama jonizuojanti spinduliuotė yra žymiai mažesnė už tą, kurią
kiekvieną dieną gaunate iš saulės. Naujos technologijos leido sumažinti radiacijos poveikį iki
minimumo.
Darbo tikslas-išanalizuoti odontologinį panoraminio rentgeną ir jo veiklą.
Uždaviniai;
1. Apibūdinti patentus.
2. Išanalziuoti įrenginio schemą, jo veikimo mechanizmus ir funkcijas.

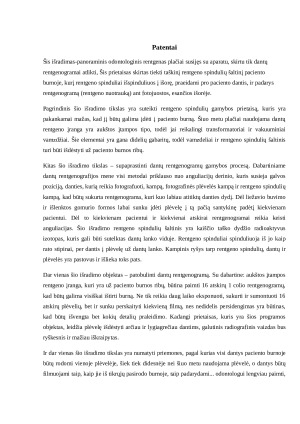

Patentai
Šis išradimas-panoraminis odontologinis rentgenas plačiai susijęs su aparatu, skirtu tik dantų
rentgenogramai atlikti, Šis prietaisas skirtas tiekti taškinį rentgeno spindulių šaltinį paciento
burnoje, kurį rentgeno spinduliai išspinduliuos į išorę, praeidami pro paciento dantis, ir padarys
rentgenogramą (rentgeno nuotrauką) ant fotojuostos, esančios išorėje.
Pagrindinis šio išradimo tikslas yra suteikti rentgeno spindulių gamybos prietaisą, kuris yra
pakankamai mažas, kad jį būtų galima įdėti į paciento burną. Šiuo metu plačiai naudojama dantų
rentgeno įranga yra aukštos įtampos tipo, todėl jai reikalingi transformatoriai ir vakuuminiai
vamzdžiai. Šie elementai yra gana didelių gabaritų, todėl vamzdeliai ir rentgeno spindulių šaltinis
turi būti išdėstyti už paciento burnos ribų.
Kitas šio išradimo tikslas – supaprastinti dantų rentgenogramų gamybos procesą. Dabartiniame
dantų rentgenografijos mene visi metodai priklauso nuo anguliacijų derinio, kuris susieja galvos
poziciją, danties, kurią reikia fotografuoti, kampą, fotografinės plėvelės kampą ir rentgeno spindulių
kampą, kad būtų sukurta rentgenograma, kuri kuo labiau atitiktų danties dydį. Dėl liežuvio buvimo
ir išlenktos gomurio formos labai sunku įdėti plėvelę į tą pačią santykinę padėtį kiekvienam
pacientui. Dėl to kiekvienam pacientui ir kiekvienai atskirai rentgenogramai reikia keisti
anguliacijas. Šio išradimo rentgeno spindulių šaltinis yra...
