Operatyviniai perjungimai

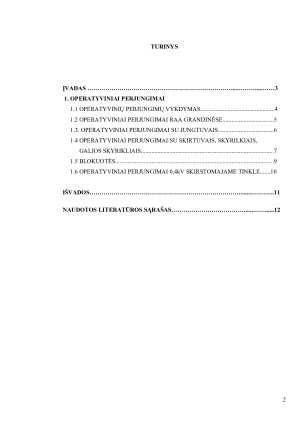

TURINYS
ĮVADAS ……………………………………………………………… ……… ……3
1. OPERATYVINIAI PERJUNGIMAI
1.1 OPERATYVINIŲ PERJUNGIMŲ VYKDYMAS 4
1.2 OPERATYVINIAI PERJUNGIMAI RAA GRANDINĖSE 5

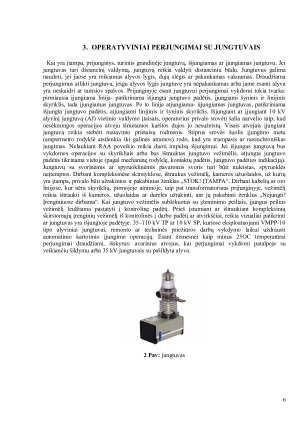

1.3. OPERATYVINIAI PERJUNGIMAI SU JUNGTUVAIS 6

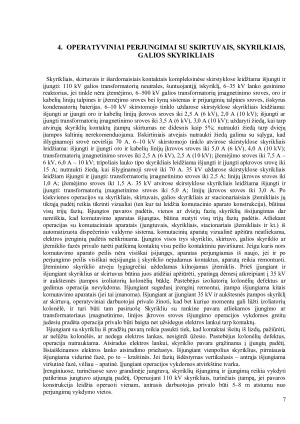

1.4 OPERATYVINIAI PERJUNGIMAI SU SKIRTUVAIS, SKYRILKIAIS, GALIOS SKYRIKLIAIS 7

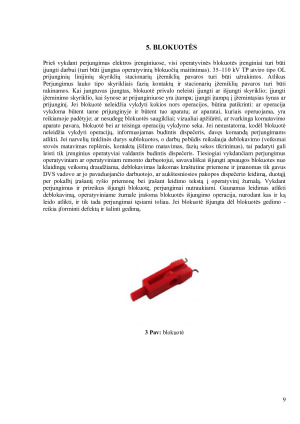

1.5 BLOKUOTĖS 9

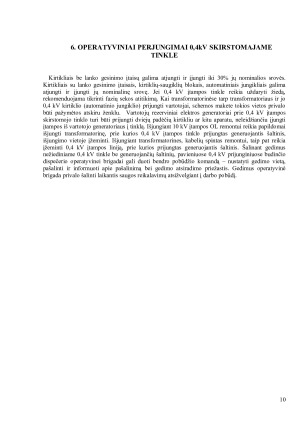

1.6 OPERATYVINIAI PERJUNGIMAI 0,4kV SKIRSTOMAJAME TINKLE 10
IŠVADOS………………………………………………………………… ……… 11
NAUDOTOS LITERATŪROS SĄRAŠAS……………………………… …… 12

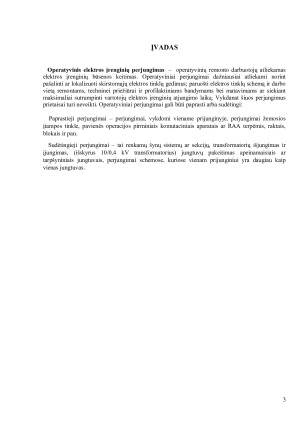

ĮVADAS
Operatyvinis elektros įrenginių perjungimas  – operatyvinių remonto darbuotojų atliekamas
elektros įrenginių būsenos keitimas. Operatyviniai perjungimai dažniausiai atliekami norint
pašalinti ar lokalizuoti skirstomųjų elektros tinklų gedimus; paruošti elektros tinklų schemą ir darbo
vietą remontams, techninei priežiūrai ir profilaktiniams bandymams bei matavimams ar siekiant
maksimaliai sutrumpinti vartotojų elektros įrenginių atjungimo laiką. Vykdanat šiuos perjungimus
prietaisai turi neveikti. Operatyviniai perjungimai gali būti paprasti arba sudėtingi:
Paprastieji perjungimai – perjungimai, vykdomi viename prijunginyje, perjungimai žemosios
įtampos tinkle, pavienės operacijos pirminiais komutaciniais aparatais ar RAA terpėmis, raktais, blokais ir pan.
Sudėtingieji perjungimai – tai renkamų šynų sistemų ar sekcijų, transformatorių išjungimas ir
įjungimas, (išskyrus 10/0,4 kV transformatorius) jungtuvų pakeitimas apeinamaisiais ar
tarpšyniniais jungtuvais, perjungimai schemose, kuriose vienam prijunginiui yra daugiau kaip
vienas jungtuvas.

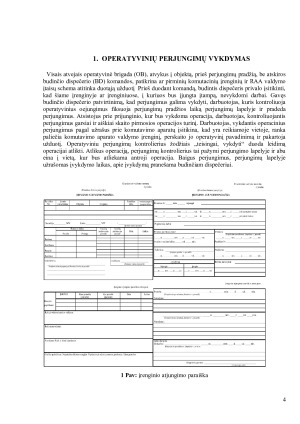

1.OPERATYVINIŲ PERJUNGIMŲ VYKDYMAS
Visais atvejais operatyvinė brigada (OB), atvykus į objektą, prieš perjungimų pradžią, be atskiros
budinčio dispečerio (BD) komandos, patikrina ar pirminių komutacinių įrenginių ir RAA valdymo
įtaisų schema atitinka duotąją užduotį Prieš duodant komandą, budintis dispečeris privalo įsitikinti,
kad šiame įrenginyje ar įrenginiuose, į kuriuos bus įjungta įtampą, nevykdomi darbai. Gavęs
budinčio dispečerio patvirtinimą, kad perjungimus galima vykdyti, darbuotojas, kuris kontroliuoja
operatyvinius oejungimus fiksuoja perjungimų pradžios laiką perjungimų lapelyje ir pradeda
perjungimus. Atsistojus prie prijunginio, kur bus vykdoma operacija, darbuotojas, kontroliuojantis
perjungimus garsiai ir aiškiai skaito pirmosios operacijos turinį.
