NUOSEKLIOSIOS KINTAMOSIOS SROVĖS GRANDINĖS TYRIMAS

Ištrauka

3 laboratorinis darbas
NUOSEKLIOSIOS KINTAMOSIOS SROVĖS GRANDINĖS TYRIMAS

Darbo tikslas – išmokti skaičiuoti kintamosios srovės grandines, sudarytas iš nuosekliai sujungtų R, L ir
C imtuvų, ir susipažinti su įtampų rezonanso reiškiniu
Užduotis
1.Eksperimentiškai išbandyti nuosekliąją kintamosios srovės grandinę ir:
a)apskaičiuoti grandinės parametrus Z, R, XL, XC, X, L;
b)nubraižyti vektorių diagramas;

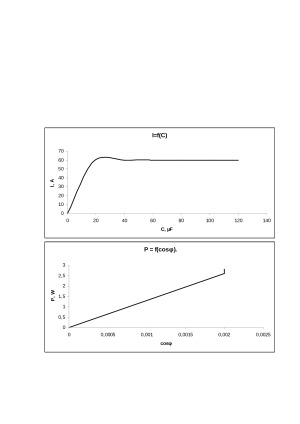

c)sudaryti charakteristikas: cosφ = f(C), I = f(C) ir
P = f(cosφ).
Darbo eiga
1.Sujungėme 3.3 pav. schemą;
3.3 pav. Bandymų schema
2.Reostatu Rr nustatėme dėstytojo nurodytą įtampą U = 25,V;
3.Keičiant C nustatėme grandinėje įtampų rezonanso režimą (jis bus tada, kai I = Imax). Duomenis
surašėme į lentelės pirmąją eilutę;
4.Keitėme kondensatorių baterijos talpą kas 20µF. Bandymų duomenis suršėme į lentelę;

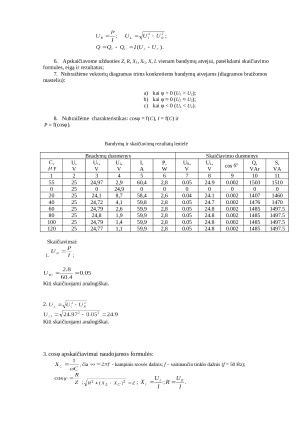

5.Apskaičiavome lentelėje nurodytus dydžius. Atkreipiame dėmesį, kad UR, UL, Q galima apskaičiuoti taip:

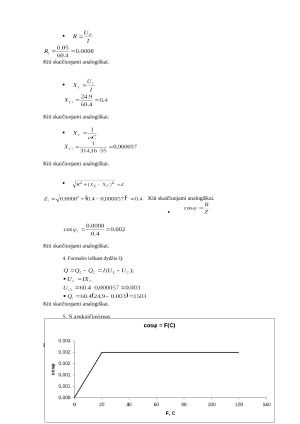

6.Apskaičiavome užduoties Z, R, XL, XC, X, L vienam bandymų atvejui, pateikdami skaičiavimo
formules, eigą ir rezultatus;

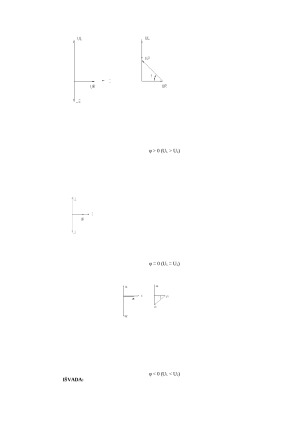

7.Nubraižėme vektorių diagramas trims konkretiems bandymų atvejams (diagramos braižomos
masteliu):
